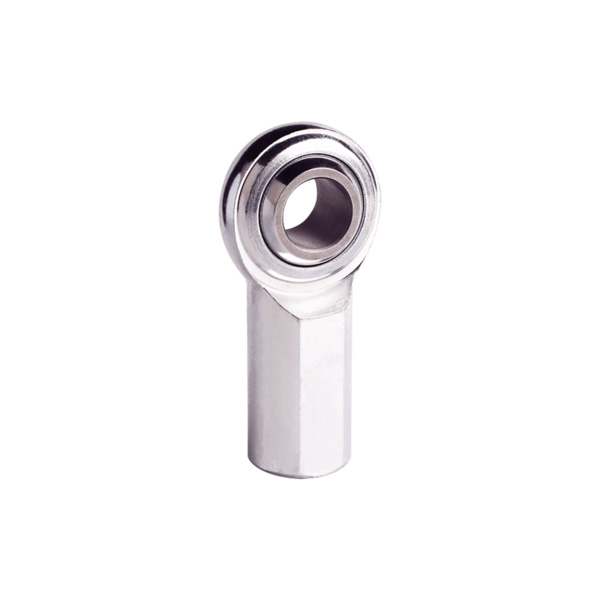

CF メンテナンス必要ロッドエンド

Dongzhou は、中国の CF メンテナンスが必要なロッドエンドの専門メーカーおよびサプライヤーです。メンテナンスが必要なメス型ロッドエンドで、本体が内輪に押し付けられています。 CF5以上のサイズには給油穴またはグリスニップルがございます。インチサイズで耐荷重が大きく機構の簡素化により米国市場で普及しています。

お問い合わせを送信

製品説明

部品番号	寸法											定格荷重	重さ
	d	B	C₁	h₁	d₂	d₅	W	d_k	L₃ 分	d₃ 2B	a ≈		Kg ≈
CF3*	0.1900	0.312	0.234	1.062	0.625	0.406	0.312	0.437	0.500	10-32	10	9.247	0.018
CF4*	0.2500	0.375	0.250	1.312	0.750	0.469	0.375	0.500	0.687	1/4-28	13.5	14.269	0.023
CF5*	0.3125	0.437	0.312	1.375	0.875	0.500	0.437	0.625	0.687	5/16～24	11	17.009	0.036
CF6	0.3750	0.500	0.359	1.625	1.000	0.687	0.562	0.719	0.812	3/8～24	11	22.627	0.059
CF7	0.4375	0.562	0.406	1.812	1.125	0.750	0.625	0.812	0.937	7/16～20	10.5	28.400	0.082
CF8	0.5000	0.625	0.453	2.125	1.312	0.875	0.750	0.937	1.062	1/2-20	10	40.459	0.132
CF10	0.6250	0.750	0.484	2.500	1.500	1.000	0.875	1.125	1.375	5/8～18	13	43.203	0.195
CF12	0.7500	0.875	0.593	2.875	1.750	1.125	1.000	1.312	1.562	3/4～16	12	63.193	0.295

・ロッド本体は内輪に圧入されています。

・※印のサイズには給油穴、グリースニップルはありません。その他のサイズでグリースニップルが必要な場合は、記号CF..Cをご使用ください。

- ロッドと組み合わせる場合は、CF 8S のように末尾に「s」を付けてください。

- 定格荷重は、グリースニップルのないロッドエンドにのみ適用されます。

- 左ねじの場合は、末尾に「L」を追加してください (例: CFL 8)。

●全てターンパーツ付きです。

材質および表面処理:

- 本体：中炭素鋼45、亜鉛メッキ。鋼球：硬質クロムメッキを施した軸受鋼。

- 本体: ステンレス鋼 304、ステンレス鋼 303、またはステンレス鋼 316 は表面不動態化をオプションで選択できます。

鋼球:代替ステンレス鋼 440C。
