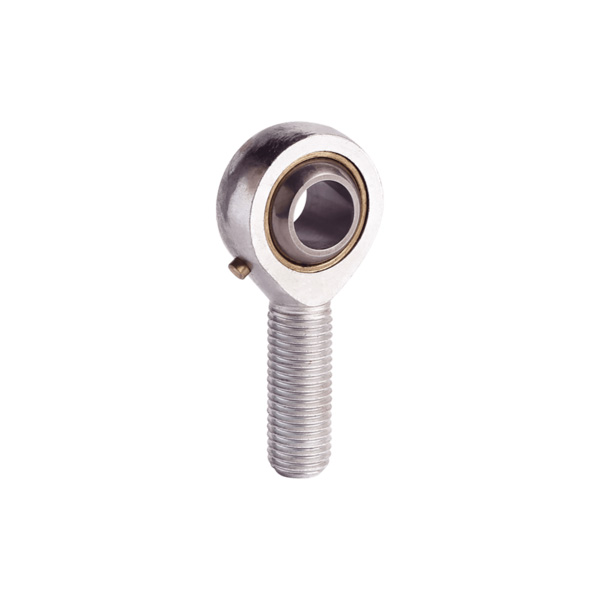

メンテナンスが必要なロッドエンドPOS
専門メーカーとして、メンテナンスが必要なロッドエンドPOSをご提供いたします。メンテナンスが必要なオス型ロッドエンドの3ピースシリーズです。潤滑油対乳首または体の穴。耐久性の高い青銅に鋼を使用しているため、ラジアル方向とアキシアル方向の交互荷重が高くなります。
お問い合わせを送信
製品説明
メンテナンスが必要なロッドエンド POS は、摩耗や性能低下により定期的に検査および交換する必要があるロッドエンドです。回転や摺動を通じて力や運動を伝達し、装置内で重要な役割を果たしています。システムのスムーズな動作を確保するには、これらの部品のタイムリーなメンテナンスと交換が不可欠です。これらの部品は、自動車、機械装置、産業オートメーションなどの分野で、接続および伝達の重要なコンポーネントとして広く使用されています。
|
部品番号 |
寸法 |
定格荷重 |
重さ |
||||||||||||
|
|
d |
d3 6g |
B |
C1 |
L1 |
d2 |
h |
L2 |
dk |
R1S |
D1 |
a |
人C |
統計。 C0 |
kg≈ |
|
位置 5 |
5 |
M5X0.8 |
8 |
6 |
20 |
16 |
33 |
41 |
11.11 |
0.3 |
7.70 |
13 |
3.25 |
5.70 |
0.013 |
|
POS 6 |
6 |
M6X1.0 |
9 |
6.75 |
22 |
18 |
36 |
45 |
12.70 |
0.3 |
8.96 |
13 |
4.30 |
7.20 |
0.020 |
|
POS 8 |
8 |
M8X1.25 |
12 |
9 |
25 |
22 |
42 |
53 |
15.875 |
0.3 |
10.4 |
14 |
7.20 |
11.6 |
0.030 |
|
POS 10 |
10 |
M10X1.5 |
14 |
10.5 |
29 |
26 |
48 |
61 |
19.05 |
0.3 |
12.9 |
13 |
10.0 |
14.5 |
0.055 |
|
POS 12 |
12 |
M12X1.75 |
16 |
12 |
33 |
30 |
54 |
69 |
22.225 |
0.3 |
15.4 |
13 |
13.4 |
17.0 |
0.085 |
|
POS 14 |
14 |
M14X2.0 |
19 |
13.5 |
36 |
34 |
60 |
77 |
25.40 |
0.3 |
16.9 |
16 |
17.0 |
24.0 |
0.14 |
|
POS 16 |
16 |
M16X2.0 |
21 |
15 |
40 |
40 |
66 |
86 |
28.575 |
0.3 |
19.4 |
15 |
21.6 |
28.5 |
0.21 |
|
POS 18 |
18 |
M18X2.5 |
23 |
16.5 |
44 |
44 |
72 |
94 |
31.75 |
0.3 |
21.9 |
15 |
26.0 |
42.5 |
0.28 |
|
POS 18 FG |
18 |
M18X1.5 |
23 |
16.5 |
44 |
44 |
72 |
94 |
31.75 |
0.3 |
21.9 |
15 |
26.0 |
42.5 |
0.28 |
|
POS 20 |
20 |
M20X2.5 |
25 |
18 |
47 |
50 |
78 |
103 |
34.925 |
0.3 |
24.4 |
14 |
31.5 |
52.5 |
0.38 |
|
POS 20 FG |
20 |
M20X1.5 |
25 |
18 |
47 |
50 |
78 |
103 |
34.925 |
0.3 |
24.4 |
14 |
31.5 |
52.5 |
0.38 |
|
POS 22 FG |
22 |
M22X1.5 |
28 |
20 |
51 |
54 |
84 |
111 |
38.10 |
0.3 |
25.8 |
15 |
38.0 |
57.0 |
0.48 |
|
POS 25 FG |
25 |
M24X2.0 |
31 |
22 |
57 |
60 |
94 |
124 |
42.85 |
0.3 |
29.6 |
15 |
47.5 |
68.0 |
0.64 |
|
POS 28 FG |
28 |
M27X2.0 |
35 |
24 |
62 |
66 |
103 |
136 |
47.60 |
0.3 |
32.3 |
15 |
58.0 |
75.5 |
0.96 |
|
POS 30 FG |
30 |
M30X2.0 |
37 |
25 |
66 |
70 |
110 |
145 |
50.80 |
0.3 |
34.8 |
17 |
64.0 |
88.0 |
1.10 |
- アウターレースは真鍮ライナーで裏打ちされています。
・ロッド本体には油穴またはグリスニップルが付いています。
- 左ねじの場合は、末尾に「L」を追加してください。 POSL 8
- 細ピッチねじの場合は、接尾辞「FG」を追加してください (例: POS 8FG)。
・鍛造部品付きが一般的ですが、旋回部品もオプションとなります。
材質および表面処理:
- 本体：中炭素鋼45、亜鉛メッキ。鋼球：軸受鋼GCr15、クロムメッキなし、内輪：真鍮H62。
- 本体: ステンレス鋼 304、ステンレス鋼 303、またはステンレス鋼 316 は表面不動態化をオプションで選択できます。
鋼球: 硬質クロムメッキを施した代替軸受鋼 GCr15 またはステンレス鋼 440C、内輪: 代替低炭素鋼 20 またはステンレス鋼 304。
