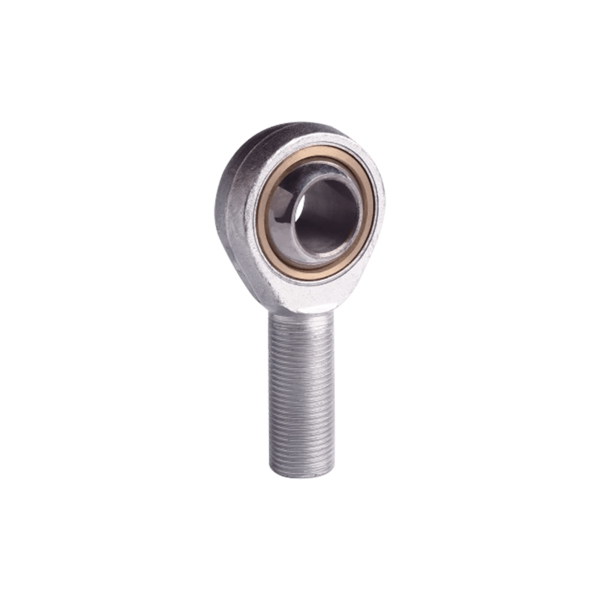

メンテナンスフリーロッドエンド SA-TK ISO1224-4K

東州高品質メンテナンスフリーロッドエンド SA-TK ISO1224-4K は、ボールとライナー素材の間に高強度 PTFE ブロンズメッシュを組み込んだオス型ロッドエンドの 4 ピーススチールオンスチールシリーズで、高衝撃荷重や中程度から中程度の荷重に適しています。低摩擦を必要とする重い機械的負荷の用途。

利点:
メンテナンスフリー
高い衝撃荷重。
摩耗寿命の延長
メンテナンス不要
鋲付きとステンレス製
スチールオプション

お問い合わせを送信

製品説明

東州工場で製造されたメンテナンスフリーのロッドエンドSA-TK ISO1224-4Kは、国内外の市場（米国、ヨーロッパ、中東、東南アジアなど）で高く評価されています。また、これらの製品を世界中に卸しています。

部品番号	寸法												定格荷重		重さ
	d	d₃ 6g	B	C₁	L₁ 分	d₂	l₇	h	L₂	d_k	R_1秒	a ≈	人C	統計。 C₀	Kg ≈
AT 5 T/K	5	M5X0.8	8	6	19	18		33	42	11.11	0.3	13	5.70	6.00	0.013
AT6T/K	6	M6X1.0	9	6.75	21	20		36	46	12.70	0.3	13	7.20	7.65	0.020
AT 8 T/K	8	M8X1.25	12	9	25	24		42	54	15.875	0.3	14	11.6	12.9	0.038
AT 10 T/K	10	M10X1.5	14	10.5	28	28		48	62	19.05	0.3	13	14.5	18.0	0.055
AT 12 T/K	12	M12X1.75	16	12	32	32		54	70	22.225	0.3	13	17.0	24.0	0.085
AT 14 T/K	14	M14X2.0	19	13.5	36	36	18	60	78	25.40	0.3	16	24.0	31.0	0.14
AT 16 T/K	16	M16X2.0	21	15	37	42	21	66	87	28.575	0.3	15	28.5	39.0	0.21
AT 18 T/K	18	M18X2.5	23	16.5	41	44	22	72	94	31.75	0.3	15	42.5	47.5	0.28
AT 18 T/KFG	18	M18X1.5	23	16.5	41	44	22	72	94	31.75	0.3	15	42.5	47.5	0.28
AT 20 T/K	20	M20X2.5	25	18	45	50	25	78	103	34.925	0.3	14	42.5	57.0	0.38
AT 20 T/KFG	20	M20X1.5	25	18	45	50	25	78	103	34.925	0.3	14	42.5	57.0	0.38
AT 22 T/KFG	22	M22X1.5	28	20	48	54	27	84	111	38.10	0.3	15	57.0	68.0	0.48
AT 25 T/KFG	25	M24X2.0	31	22	55	60	30	94	124	42.85	0.3	15	68.0	85.0	0.64
AT 28 T/KFG	28	M27X2.0	35	24	62	66	33	103	136	47.60	0.3	15	86.0	107.0	0.80
AT 30 T/KFG	30	M30X2.0	37	25	66	70	35	110	145	50.80	0.3	17	88.0	114.0	1.10
AT 35 T/KFG	35	M36X2.0	43	28	85	81	41	140	180.5	57.10	0.3	16	•	•	1.64
AT 40 T/KFG	40	M42X2.0	49	33	90	91	46	150	195.5	66.60	0.3	17	•	•	2.30
AT 50 T/KFG	50	M48X2.0	60	45	105	117	59	185	243.5	82.50	0.3	12	•	•	4.80

- 左ねじの場合は、末尾に「L」を追加してください (例: SAL 8T/K)。
- 細ピッチねじの場合は、SA 8 T/KFG のように末尾に「FG」を追加してください。
- 鍛造部品が一般的ですが、ターン部品もオプションです。

材質および表面処理:

- 体。中炭素鋼45、亜鉛メッキ。鋼球：軸受鋼GCr15、クロムメッキなし。インナーリング:銅 H62; PTF付き。
- 本体: ステンレス鋼 304、ステンレス鋼 303、またはステンレス鋼 316 は表面不動態化をオプションで選択できます。

鋼球: 硬質クロムメッキまたはステンレス鋼 440C を備えた代替軸受鋼 GCr15、内輪: 代替低炭素鋼 20 またはステンレス鋼 304。

寧波東州トランスミッション有限公司は300以上のあらゆる種類の精密機械加工を備えています設備と専門的な試験機器。寧波東州トランスミッション有限公司は、メンテナンスフリーロッドエンドSA-TK ISO1224-4KとメンテナンスフリーロッドエンドSA-TK ISO1224-4Kの製造専門メーカークレビス、ボルト、クリップ、ロッドエンド、ラジアル球面などの機械スペアパーツ、農業機械部品、自動車部品プレーンベアリング、ボールジョイントなど。規格外の製品もサンプル通りに設計・生産可能またはそれに応じた図面。
