ラジアル球面滑り軸受: ヘビーデューティ用途向けの自動調心軸受ソリューション

多くの機械システムでは、シャフトと接続コンポーネントが常に完全な位置合わせで動作するとは限りません。小さな取り付け誤差、構造の変形、または荷重の変化により、通常のベアリングに追加の応力が発生する可能性があります。

ここがラジアル自動調心軸受価値あるものになる。自動調心すべり軸受は、ボールやころに依存する従来の転がり軸受と異なり、ラジアル荷重を支えながら角運動を許容する滑り接触構造を採用しています。

建設機械や自動車システムから産業機器やオートメーション機器に至るまで、これらのベアリングは機械的柔軟性を向上させ、応力集中を軽減し、困難な条件下でも安定した動作を維持するのに役立ちます。

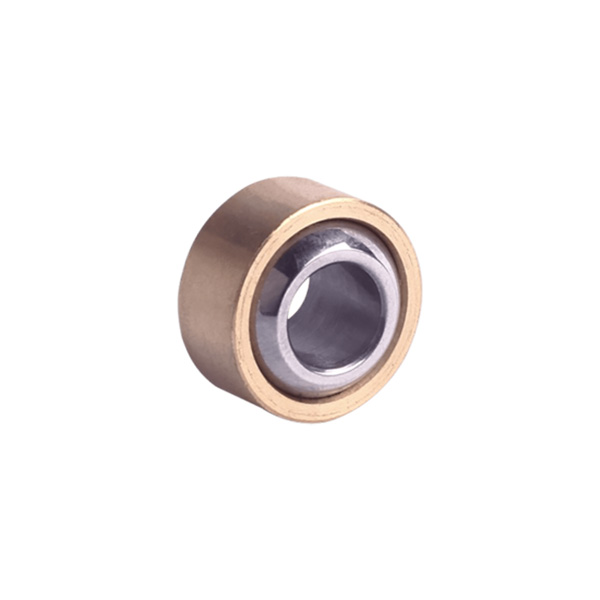

ラジアル球面滑り軸受とは何ですか?

ラジアル球面滑り軸受は、主にラジアル荷重をサポートしながら、接続されたコンポーネント間の回転運動と角度のずれを許容するように設計された滑り軸受の一種です。

通常、基本構造は次のもので構成されます。

内面が球面の外輪

外面が球面の内輪

2つのリング間の滑り接触面

球面設計により、内輪が外輪の内側で傾斜することができるため、軸受はアライメント変化が発生する可能性のある用途に適しています。



自動調心軸受はどのように機能するのでしょうか?

ボールベアリングとは異なり、球面滑りベアリングは転動体を使用しません。

それらの動作は、2 つの曲面間のスライド運動に依存します。

シャフトが動くと、

内輪は外輪の内側で回転または傾きます。

球面接触面により荷重が分散されます。

ベアリングは角度のずれを補正します。

この設計により、接続されたコンポーネントが完全に位置合わせされていない場合でも、スムーズな動きが実現されます。



ラジアル球面滑り軸受が従来の軸受と異なるのはなぜですか?

従来の転がり軸受は高速回転に優れていますが、次のような場合には制限があります。

位置ずれ

振動運動

大きな衝撃荷重

限られた設置スペース

球面すべり軸受は、極めて高い回転速度よりも柔軟性と負荷容量が重要な状況向けに設計されています。



自動調心軸受には転がり要素が必ずしも必要ではないのはなぜですか?

多くの人はベアリングというと鋼球やローラーを連想します。ただし、滑り軸受は、現代の転がり軸受よりもはるかに古くから存在しています。

球面滑り軸受が今日でも広く使用されている理由は単純です。

用途によっては、制御された滑りの方が転がりよりも信頼性が高い場合があります。

例えば：

油圧シリンダ

サスペンションシステム

建設機械のジョイント

これらのシステムでは、連続的な回転ではなく、繰り返しのスイング動作が発生することがよくあります。回転要素は、移動角度が制限され、負荷が非常に高くなる可能性があるため、必ずしも最適なソリューションであるとは限りません。



ラジアル自動調心軸受の主な種類

1. スチールオンスチール自動調心軸受

この伝統的なデザインでは、スチール製の接触面が使用されています。

利点:

高い耐荷重性

過酷な用途に最適

衝撃荷重にも耐えられる

代表的な用途:

建設機械

農機具

産業機構

ただし、通常は定期的な潤滑が必要です。



2. メンテナンスフリーの自動調心軸受

これらのベアリングには、次のような特殊な滑り材料が使用されています。

PTFE複合層

繊維強化材料

自己潤滑ライナー

利点:

メンテナンスの軽減

頻繁な注油は必要ありません

よりクリーンな動作環境に最適



3. ロッドエンド形自動調心軸受

これらは、球面滑り軸受とねじ付きハウジングを組み合わせたものです。

一般的なアプリケーション:

制御システム

ステアリング機構

調整可能なリンケージ



主なパフォーマンス特性

高耐荷重

多くの転がり軸受設計よりも接触面積が大きいため、球面滑り軸受は大きなラジアル力に耐えることができます。

これらは、機器が次のような状況に陥る場合によく使用されます。

重圧

衝撃荷重

繰り返しの動き



セルフアライメント機能

最大の利点の 1 つは、角度のずれを補正できることです。

これは以下の削減に役立ちます。

偏荷重

エッジ応力

早期摩耗



振動運動に最適

多くの機械は連続回転を必要としません。

例としては次のものが挙げられます。

油圧シリンダーが前後に動きます

ロボット関節

サスペンションコンポーネント

球面すべり軸受は、このような状況で優れた性能を発揮します。



ラジアル自動調心軸受の一般的な用途

建設機械

使用場所:

掘削機

クレーン

ローダー

土木設備

これらの機械は大きな力と頻繁な関節運動を生成します。



自動車システム

アプリケーションには次のものが含まれます。

サスペンションシステム

ステアリングコンポーネント

リンク機構



産業機器

一般的に次の場所で見つかります。

油圧システム

プレス機

自動化装置

重量のある機械アセンブリ



航空宇宙および防衛機器

信頼性と重量管理が重要な場合には、高性能バージョンが使用されます。



自動調心軸受の材料選択

用途が異なれば、必要な材料も異なります。

成分	共通の材料
内輪	軸受鋼、ステンレス鋼
外輪	焼き入れ鋼、合金鋼
滑り層	PTFE複合材、青銅、特殊合金
表面処理	クロムメッキ、リン酸塩処理、耐食コーティング

材料の選択は以下に影響します。

耐摩耗性

耐食性

耐荷重

寿命



ベアリングの寿命に影響を与える要因

負荷条件

過度の負荷は摩耗を促進する可能性があります。

重要な要素には次のようなものがあります。

静荷重

動的負荷

衝撃力



潤滑

潤滑されたスチールオンスチールベアリングの場合、適切な潤滑が不可欠です。

役に立ちます:

摩擦を減らす

表面の損傷を防ぐ

寿命を延ばす



動作環境

次のような環境条件:

ほこり

水分

温度

化学物質への曝露

ベアリングの性能に影響を与える可能性があります。



メンテナンスのヒント

過剰なクリアランスのチェック

動きの増加や緩みは、内部の摩耗を示している可能性があります。



適切な潤滑を維持する

潤滑設計の場合は、適切な潤滑間隔に従ってください。



接続コンポーネントの検査

球面軸受は関節に取り付けられることが多いため、周囲の部品の摩耗もチェックする必要があります。
