カスタムのクレビス、ロッドエンド、またはリンケージの場合は、管理された図面とサンプルがある場合はそれを送信してください。最も近いカタログ部品に名前を付け、意図的な逸脱をすべてマークします: インターフェースの形状、完全なねじの吹き出し、材質と仕上げ、アセンブリの内容、動作と荷重の条件、および受け入れチェック。サンプルは 1 つの製造部品の証拠であり、繰り返し生産するための完全な仕様ではありません。

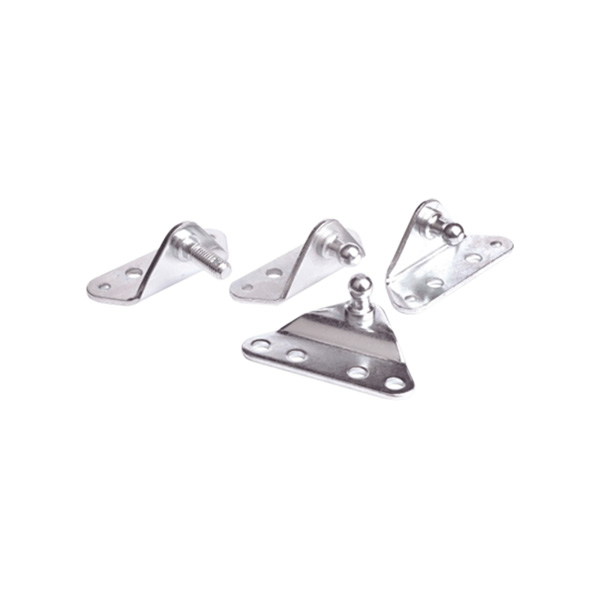

取り付けられた形状から外側に向かってガス スプリングを指定します。両端の位置で固定ピボットと可動ピボットをマークし、フル スイープを通じてそれらの分離を確認します。必要な動きに対応できる各ピボットのエンド フィッティングを選択してください。ソケットまたはアイ、その嵌合スタッドまたはピン、ブラケットおよび保持を 1 つのアセンブリとしてチェックします。
コンポーネントごとに素材を選択し、露出とフィット要件に応じて仕上げを選択します。東州では、FK クレビス用に防錆油、亜鉛またはニッケルメッキを施した Q235A、および表面不動態化を施した 303、304、または 316 ステンレスの代替品をリストしています。その FKR 回転クレビスは異なります。公開されているフォーク、シャフト、止め輪は別のスチール仕様になっています。材料の交換を注文する前に、完全なアセンブリを確認してください。

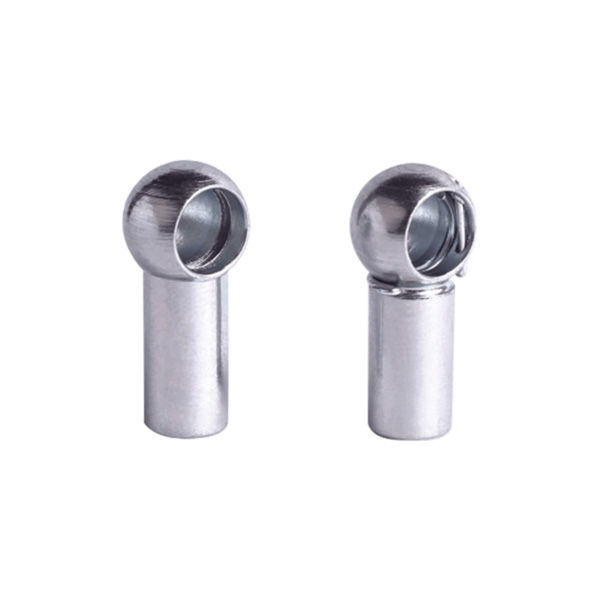

ソケット、ボールスタッド、およびオプションのクリップを 1 つの接続として指定します。一般的なボールの公称直径から始めて、取り付け両端、スタッドの形状、保持力、利用可能なスイング、使用荷重を確認します。東州のサイトでは、ソケットのタイプ B とスタッドのタイプ B は異なる意味を持っています。ペアコードではありません。

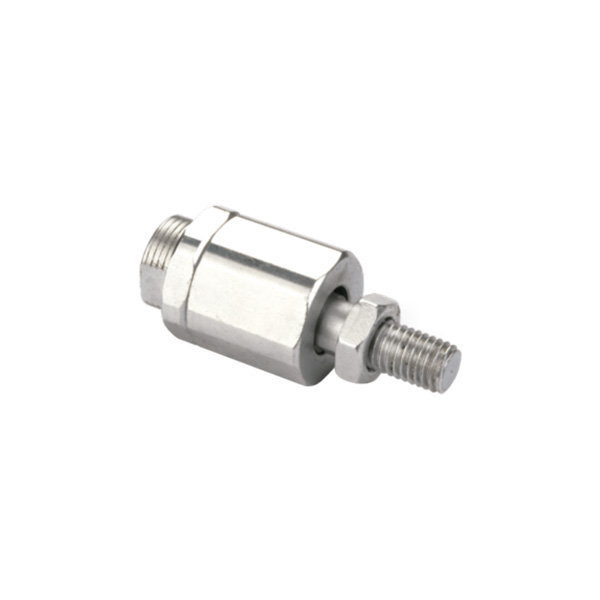

設計されたピボット面にはピン付きクレビスを、ねじ軸での回転が必要な場合には回転軸クレビスを、フローティング カップリングは実際のモデルで許容される動きが確認された後にのみ使用してください。これらの部品のいずれも、位置がずれていたり、ガイドされていない荷重がシリンダーに悪影響を及ぼさないようにするものではありません。

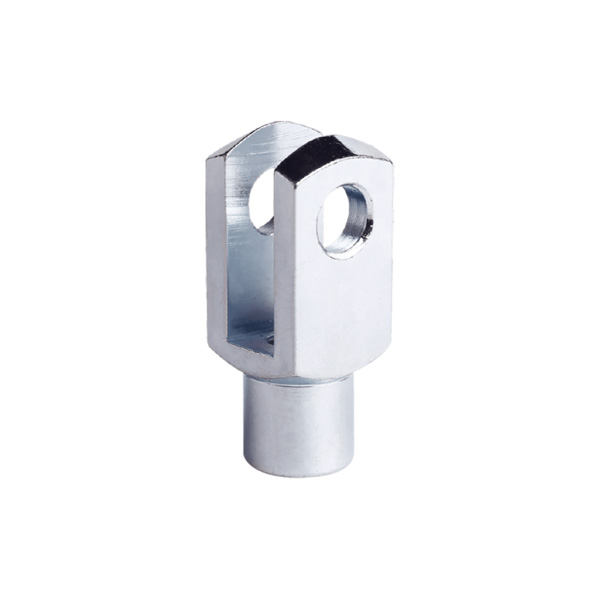

単一のカタログ項目ではなく、アセンブリ インターフェイスとしてクレビスを指定します。ロッドネジ、フォークギャップ、ピン穴、嵌合アイ幅、ピンの長さと溝、保持方法、荷重、使用可能なスイングを確認します。標準リファレンスではジオメトリが狭くなります。ジョイント全体が適切であることを証明するものではありません。
