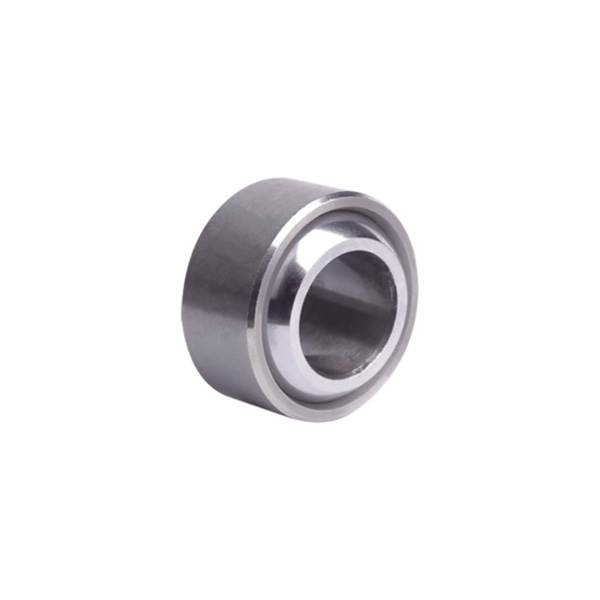

球面滑り軸受は、内輪に凸球面、それに対応する外輪に凹面を備えた滑り軸受です。この形状は、シャフトとハウジング間の振動、傾き、角度のずれを許容しながら負荷を支えます。 2 つの滑り面の間にはボールやローラーはありません。ラジアル設計は主にラジアル荷重をサポートします。アンギュラコンタクトおよびスラスト設計は、さまざまな荷重方向に対応します。

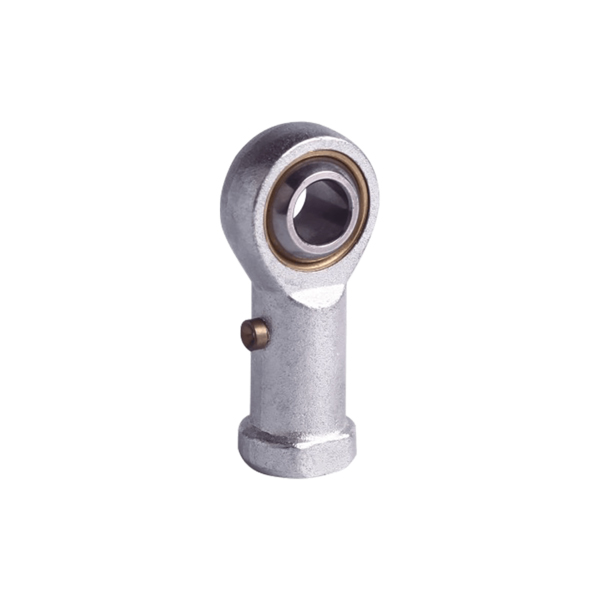

ロッドエンドベアリングは、角度運動に対応しながら押したり引いたりする荷重を伝達する必要があるロッド、シリンダー、リンケージの端に使用されます。一般的な位置には、油圧および空気圧シリンダー、ステアリングまたは制御ロッド、農業用および建設用リンケージ、産業用機構などがあります。適切なアプリケーションでは、主荷重がアイとシャンクを介して保持され、ジョイントの関節内に留まり、ボルト、ブラケット、ネジ、メンテナンス計画、環境が設計の一部として扱われます。
最も一般的なロッドエンドベアリングの故障は、過剰な遊び、ライナー素材の摩耗または損傷、動きの固さ、腐食、ネジ山またはハードウェアの緩み、アイのひび割れ、シャンクの曲がりまたは破損です。私たちの工場から見ると、失敗した部分は証拠の半分にすぎません。同じ部品を再度推奨する前に、負荷の方向、関節、潤滑、汚れ、ネジの噛み合い、ピンのフィット感、ブラケットの形状などを通じて症状を追跡します。

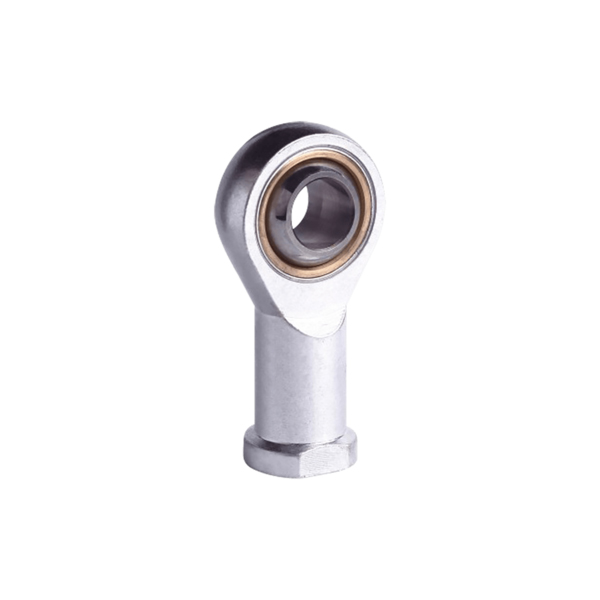

ロッドエンドテーブルには通常、動的 C と静的 C0 がリストされます。荷重下で移動または振動するジョイントを評価する場合は C を使用し、静止荷重を確認する場合は C0 を使用しますが、製造元が指定した定義に基づいてのみ使用してください。どちらの値も完全なリンク評価ではありません。ラジアル方向とアキシャル方向、荷重の逆転、衝撃、位置ずれ、シャンクとアイの強度、ボルトとブラケットの容量、ライナーまたは潤滑、適切な設計マージンを確認してください。

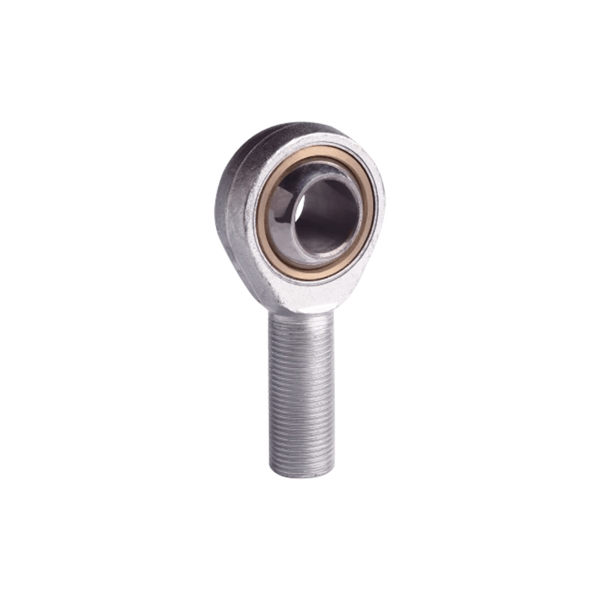

従来の片端接続の場合は右ねじを使用してください。相手コンポーネントが左ねじを必要とする場合、またはリンケージが逆ねじで設計されている場合は、左ねじを使用してください。右側と左側のロッドエンドを 1 つずつ組み合わせると、両端を接続したままセンターチューブまたはアジャスターでリンケージの長さを変更できます。ねじハンドは、雄または雌の形状、直径、ピッチ、穴、ライナー、定格荷重とは別のものです。
ロッドエンドベアリングは、頭部に球面すべり軸受が組み込まれたねじ付き自動調心ジョイントで、負荷がかかっているときにリンケージを旋回させ、ミスアライメントを吸収します。実際にロッドエンドを別のロッドエンドから分離するのは 3 つの選択肢です。ねじ山 (オスまたはメス)、構造 (2 ピース、3 ピース、または 4 ピース)、座面 (メンテナンス不要の PTFE またはグリースが必要なスチールオンスチール) です。パンフレットの形容詞ではなく、これら 3 つを基準にして選択してください。
