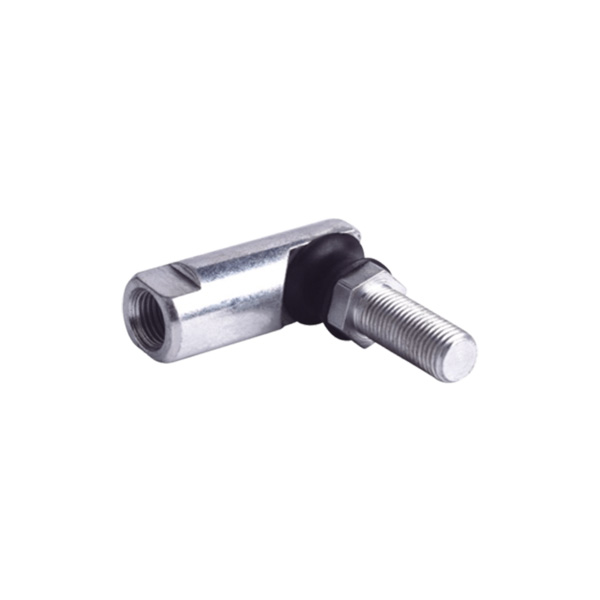

ボールジョイントFS
中国東州ボール ジョイント FS は、中程度の工業用/機械的負荷用途に適した 4 ピース シリーズのスプリング保持式ボール ジョイントです。メートルねじサイズとインチねじサイズの両方をご用意しています。過酷な摩耗条件に最適で、振動や高い衝撃荷重に耐性があります。ネオプレン製ゲートルが汚れの侵入を防ぎます。
お問い合わせを送信
製品説明
東州のサプライヤーであるボール ジョイント FS は、中負荷の産業用および機械的負荷用途向けに特別に設計された、包括的な 4 ピースのスプリング保持ボール ジョイント製品群を代表します。これらのボール ジョイントはメートルねじとインチねじの両方のサイズで提供され、幅広い国際規格と要件に対応します。
東州メーカーのボール ジョイント FS は、厳しい摩耗条件での動作に最適で、振動と高い衝撃荷重の両方に対して優れた耐性を示し、厳しい動作条件下でも信頼性の高い性能と寿命を保証します。
耐久性をさらに強化するために、各ボール ジョイントには汚れや汚染に対するバリアとして機能するネオプレン ゲートルが装備されています。この機能は、ジョイントの清潔さと完全性を維持するのに役立ち、ジョイントの性能を損なったり寿命を縮めたりする可能性のある破片の侵入を防ぎます。
要約すると、中国東州ボールジョイント FS は、ネオプレンで保護された設計により、信頼性の高い性能、過酷な条件への耐性、およびメンテナンスの容易さを提供する、中規模の産業および機械用途向けの堅牢で多用途のソリューションです。
|
部品番号 |
寸法 |
最小引っ張りテスト(ポンド) |
最小せん断力(ポンド) |
||||||||||
|
|
d1 |
d2 |
d3 |
L1 |
L2 |
L3 |
L4 |
L5 |
S |
h |
J |
|
|
|
FS187 |
10-32-2B |
10-32-2A |
0.438 |
0.438 |
0.469 |
0.438 |
0.969 |
1.219 |
0.375 |
0.125 |
0.375 |
1000 |
500 |
|
FS250 |
1/4-28-2B |
1/4-28-2A |
0.438 |
0.563 |
0.469 |
0.500 |
0.969 |
1.219 |
0.375 |
0.125 |
0.375 |
1000 |
700 |
|
FS312 |
5/16-24-2B |
5/16-24-2A |
0.500 |
0.688 |
0.531 |
0.563 |
1.125 |
1.406 |
0.438 |
0.156 |
0.438 |
1575 |
900 |
|
FS375 |
3/8-24-2B |
3/8-24-2A |
0.625 |
0.675 |
0.688 |
0.750 |
1.375 |
1.688 |
0.500 |
0.188 |
0.500 |
1700 |
1700 |
|
FS500 |
1/2-20-2B |
1/2-20-2A |
0.750 |
1.125 |
0.875 |
1.000 |
1.938 |
2.375 |
0.625 |
0.250 |
0.625 |
1900 |
2700 |
1) 止め輪付き構造です。
2) ボールソケットの代替の左ねじ。
3) 潤滑剤を充填し、ブロックなく機敏に旋回スイングします。
4) 特に指定がない限り、すべての寸法はインチ単位です。
材質および表面処理:
1) ボールソケット。中炭素鋼45;ボールスタッド:中炭素鋼45;止め輪：バネ鋼亜鉛メッキ。シーリングキャップ:ゴム。
2) 代替ステンレス鋼 304、ステンレス鋼 303 またはステンレス鋼 316。表面不動態化。
