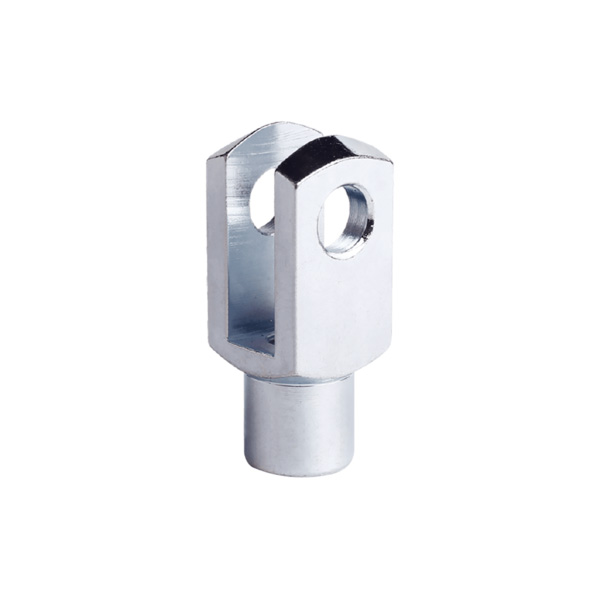

機械設計では、一見重要ではないように見えるいくつかのコンポーネントが、選択を誤ると多くのトラブルを回避したり、果てしなく頭の痛い問題を引き起こしたりする可能性があります。 回転軸付クレビス 前者のカテゴリーに分類されます。これらは、シリンダーのロッドエンド、ワイヤーロープの端末、ステアリングリンケージ、その他荷重伝達と関節運動が必要な無数の場所によく見られます。

一見すると、多くの人が標準のクレビスと間違えます。しかし、そのフレーズは 「回転軸付き」 まさにそれが他の製品と異なる点であり、それが現実世界のアプリケーションにおける真の問題解決ツールとなる理由です。

実際にどのような問題を解決できるのでしょうか?

標準の固定シャフト クレビスでは、2 つのフォーク イヤーと嵌合コンポーネントの間の完璧な位置合わせが必要です。正確に同軸でない場合、ピンが貫通しないか、動作中に固着して摩擦や応力が発生します。過酷な現場条件では、わずかな設置のずれはほぼ避けられません。従来のアプローチは、ピンをハンマーで打ち込むか、シムを追加して強制的に位置合わせすることですが、これにより内部応力がさらに発生し、早期の摩耗が促進されます。

回転軸付クレビス この問題を設計レベルで解決してください。シャフトは固定位置にロックされていません。フォーク内で独立して回転するように設計されています。この単純な変更により、次の 2 つの具体的なメリットがもたらされます。

まず、取り付けが簡単です。 このタイプのクレビスを使用する場合、接続されたコンポーネントの半径方向の位置を正確に調整する必要はなくなります。回転シャフトは、わずかな角度のずれにも自動的に対応します。狭い組み立てスペースや迅速な交換シナリオでは、この利便性が特に役立ちます。

第二に、動きの偏差の補正。 機械の動作中、負荷によるたわみ、製造公差、または熱膨張により、シャフトやレバーにわずかな同軸のずれが生じることがあります。堅固な接続は、これらの偏差を内部応力に変換し、時間の経過とともにコンポーネントを疲労させます。 しかし、回転シャフトを備えたクレビスは、シャフトの独立した回転によってこれらの軸方向および半径方向の動きを吸収および補償し、リンケージ全体が摩耗を軽減しながらよりスムーズに動作できるようにします。

選択するときに何に注意すればよいでしょうか?

回転シャフトを備えたクレビスを選択する場合、最も重要な 2 つの要素は材質と寸法です。

材質は、特に過酷な環境において耐用年数を直接決定します。最も一般的なオプションは亜鉛メッキ鋼で、屋内または穏やかな湿気の多い条件でコストとパフォーマンスのバランスが取れています。ただし、アプリケーションが屋外、海岸線近く、または化学物質にさらされる場合は、より慎重に考える必要があります。

業界の耐食性ガイドラインによると、塩水噴霧環境では、通常の亜鉛メッキ炭素鋼は 6 か月以内に重大な錆が発生する可能性があります。対照的に、316 ステンレス鋼は数倍の塩水噴霧耐性を備えています。初期費用は高くなりますが、頻繁な交換や計画外のダウンタイムがなくなります。酸性媒体が関与する環境など、非常に攻撃的な環境では、二相ステンレス鋼や特殊合金を考慮する必要がある場合もあります。

寸法も同様に重要です。このカテゴリのほとんどの製品は、ねじサイズ (M5、M6、M10、M12 など)、フォーク幅、シャフト直径などの重要なパラメーターを備えた DIN 71752 規格に従っています。選択するときは、ネジのサイズをコネクティングロッドに合わせて、静荷重容量を確認する必要があります。たとえば、M6 定格クレビスの静的耐荷重は通常約 2,400 N ですが、M10 バージョンは最大約 6,000 N に耐えることができます。

設置とメンテナンスのヒント

製品を受け取るときは、通常、次の 2 つの構成のいずれかで提供されます。

• フォーク本体のみ（回転シャフトが取り付け済み） - 別途ピン（一般に KL または SL タイプと呼ばれます）を購入する必要があります。

• ピンとロッキング サークリップ / 保持リングを含む完全な組み立て。 SL タイプのピンは通常、工具不要のクイックリリース用のスナップ リングを備えており、メンテナンス時に特に便利です。

取り付け後は、注油という最も重要なステップを見逃さないでください。メーカーは、組み立て中にすべての可動部品と接触面にグリースを塗布することを広く推奨しています。ステンレス鋼の回転アセンブリの場合、高圧添加剤を含むリチウムベースのグリースを定期的に塗布することが不可欠です。これにより、高負荷時のかじりや焼き付き、つまりジョイントが完全にロックされてしまう故障モードを防ぎます。

回転軸付クレビス は、現実世界の設置と動き補償の課題を解決するために設計された、成熟した、十分に最適化された製品です。次回、リンケージ システムに取り組んだり、限られたスペースに対処したり、機械加工にコストがかかる位置ずれの問題に直面したりするときは、このコンポーネントを検討してください。適切な材質とサイズを選択すると、機器の信頼性が向上し、メンテナンスの頻度が減り、最終的には総所有コストが削減されます。
