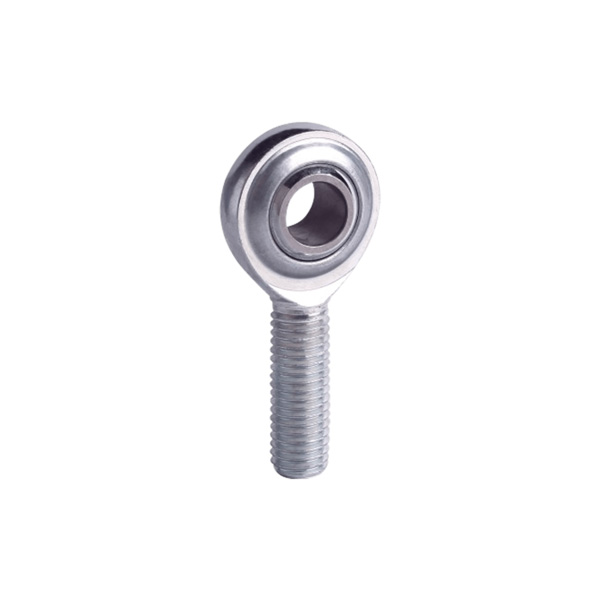

メンテナンスフリーロッドエンド CM..T

私たちは専門メーカーとしてメンテナンスフリーのロッドエンドをご提供したいと考えています。メンテナンスフリーのロッドエンドは回転ボディを内輪に圧入し、PTFE を摺動させます。必要に応じてロッドを使用して組み立てることができます。インチサイズで耐荷重が大きく、着脱が容易で機構が簡素化されています。

お問い合わせを送信

製品説明

部品番号	寸法									定格荷重	重さ
	d	B	C₁	h₁	d₂	d_k	l₃ 分	d₃ 3A	a ≈		kg ≈
CM5T	0.3125	0.437	0.312	1.875	0.875	0.625	1.250	5/16～24	11	28.693	0.032
CM6T	0.3750	0.500	0.359	1.938	1.000	0.719	1.250	3/8～24	11	38.371	0.050
CM7T	0.4375	0.562	0.406	2.125	1.125	0.812	1.375	7/16～20	10.5	41.676	0.068
CM8T	0.5000	0.625	0.453	2.438	1.312	0.937	1.500	1/2-20	10	67.299	0.109
CM10T	0.6250	0.75	0.484	2.625	1.500	1.125	1.625	5/8～18	13	75.271	0.163
CM12T	0.7500	0.875	0.593	2.875	1.750	1.312	1.750	3/4～16	12	113.642	0.259

・ロッド本体は内輪に圧入されています。

- アウターレースはPTFE複合材料でライニングされています。

・ロッドと組付ける場合はCM8TSのように末尾にsを付けてください。

- 左ねじの場合は、末尾に「L」を追加してください (例: CML 8T)。

●全てターンパーツ付きです。

材質および表面処理:

- 本体：中炭素鋼45、亜鉛メッキ。鋼球：硬質クロムメッキを施した軸受鋼。 PTFE複合材料を使用。

- 本体: ステンレス鋼 304、ステンレス鋼 303、またはステンレス鋼 316 は、表面不動態化をオプションで選択できます。鋼球: 代替ステンレス鋼 440C。

寧波東州トランスミッション有限公司は、300台以上のあらゆる種類の精密加工装置と専門的な試験装置を備えています。 Ningbo Dongzhou Transmission Co., ltd は、メンテナンスフリーロッドエンド CM..T の大手メーカーであり、クレビス、ボルト、ナットなどの機械スペア部品、農業機械部品、自動車部品の製造を専門とするメンテナンスフリーロッドエンド CM..T サプライヤーです。クリップ、ロッドエンド、ラジアル球面軸受、ボールジョイントなど。非標準製品は、サンプルまたは図面に従って設計し、生産に投入することができます。工場で製造されたメンテナンスフリーのロッドエンドCM..Tは、米国、ヨーロッパ、中東、東南アジアなどの国内外の市場で高く評価されています。また、これらの製品を世界中に卸しています。
