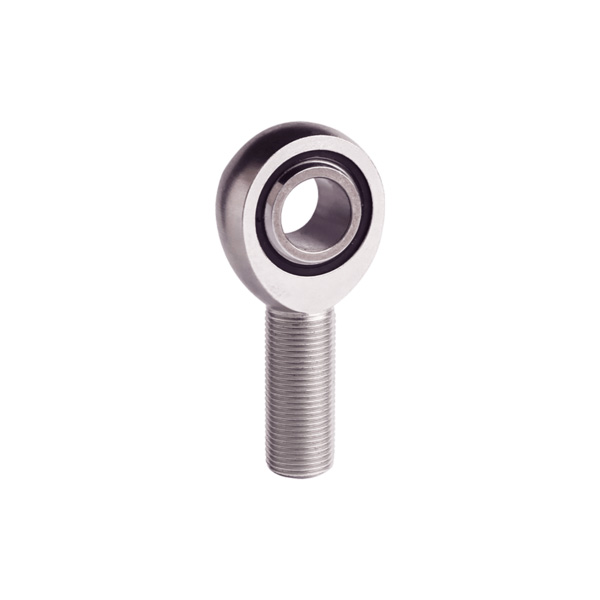

インチ寸法射出成形ロッドエンド PNM

専門メーカーとして、インチ寸法の射出成形ロッドエンド PNM を提供したいと考えています。自己潤滑性の汎用雌ロッドエンドを備えたナイロン射出雄型ロッドエンドは、低摩擦、自己潤滑性、優れた耐摩耗性、優れた耐湿性、自己潤滑性を必要とする軽度から中程度の重工業/機械負荷用途に適しています。スタッズ付きオプション。

お問い合わせを送信

製品説明

部品番号	寸法									重さ
	N 糸 UNF-2A	A ±0.015	B +0.0025 -0.0005	C +0.062 +0.031	D ±0.010	T ±0.005	W +0.000 -0.005	ダンスの日 S∅ REF	ああ位置ずれ角度	kg≈
PNM3	10-32	1.250	0.1900	0.750	0.625	0.250	0.312	0.437	13	0.009
PNM4	1/4-28	1.562	0.2500	1.000	0.750	0.281	0.375	0.500	16	0.018
PNM5	5/16～24	1.875	0.3125	1.250	0.875	0.344	0.437	0.625	14	0.032
PNM6	3/8～24	1.938	0.3750	1.250	1.000	0.406	0.500	0.719	12	0.050
PNM7	7/16～20	2.125	0.4375	1.375	1.125	0.437	0.562	0.812	14	0.068
PNM8	1/2-20	2.438	0.5000	1.500	1.312	0.500	0.625	0.937	12	0.104
PNM10	5/8～18	2.625	0.6250	1.625	1.500	0.562	0.750	1.125	16	0.163
PNM12	3/4～16	2.875	0.7500	1.750	1.750	0.687	0.875	1.312	14	0.258

材質および表面処理:

- 本体: 中炭素鋼 45 、亜鉛メッキ。表面不動態化を施した代替ステンレス鋼。

- 鋼球：軸受鋼GCr15、硬質クロムメッキ。代替ステンレス鋼440C。

- レース: ナイロン。

- 左ねじの場合は、接尾語「L」を追加してください (例: PNML 8)。
