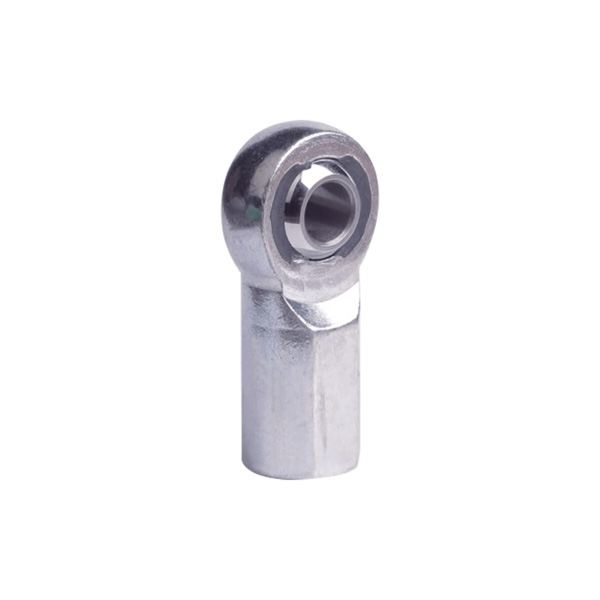

インチ寸法高荷重射出ロッドエンド PXF

専門メーカーとして、当社は高品質のインチ寸法高荷重インジェクションロッドエンド PXF を提供したいと考えています。インチのボア、ネジ山、寸法を備えたナイロン射出ロッドエンド。高負荷、低ノイズ、優れた耐湿性、メンテナンス不要、広い動作温度範囲といった明らかな利点があります。

お問い合わせを送信

製品説明

部品番号	寸法											重さ
	B +0.0015 -0.0005	W ±0.005	T ±0.005	A ±0.015	D ±0.010	E ±0.010	F ±0.010	ダンスの日参照	C +0.062 -0.031	糸 UNF-2B	ああ角度	kg≈
PXF3	0.1900	0.312	0.250	1.062	0.625	0.406	0.312	0.437	0.562	10-32	13	0.018
PXF4	0.2500	0.375	0.281	1.312	0.750	0.469	0.375	0.500	0.750	1/4-28	16	0.027
PXF5	0.3125	0.437	0.344	1.375	0.875	0.500	0.437	0.625	0.750	5/16～24	14	0.041
PXF6	0.3750	0.500	0.406	1.625	1.000	0.687	0.562	0.719	0.937	3/8～24	12	0.063
PXF7	0.4375	0.562	0.437	1.812	1.125	0.750	0.625	0.812	1.062	7/16～20	14	0.086
PXF8	0.5000	0.625	0.500	2.125	1.312	0.875	0.750	0.937	1.187	1/2-20	12	0.140
PXF10	0.6250	0.750	0.562	2.500	1.500	1.000	0.875	1.125	1.500	5/8～18	16	0.204
PXF12	0.7500	0.875	0.687	2.875	1.750	1.125	1.000	1.312	1.750	3/4～16	14	0.313
PXF16	1.0000	1.375	1.000	4.125	2.750	1.625	1.500	1.875	2.125	1 1/4-12	17	0.957
PXF16-1	1.0000	1.375	1.000	4.125	2.750	1.625	1.500	1.875	2.125	1-14	17	1.17
PXF16-2	1.0000	1.375	1.000	4.125	2.750	1.625	1.500	1.875	2.125	1-12	17	1.17

材質および表面処理:

- 本体: 熱処理済み合金鋼 35CrMo。表面不動態化処理を施した代替ステンレス鋼。

・鋼球：軸受鋼GCr15に硬質クロムメッキを施しています。代替ステンレス鋼 440C。

- レース: ナイロン。

- 左ねじの場合は、接尾辞「L」を追加してください (例: PXFL 8)。

寧波東州トランスミッション有限公司は、300台以上のあらゆる種類の精密加工装置と専門的な試験装置を備えています。 Ningbo Dongzhou Transmission Co., ltdは、インチ寸法の高荷重射出ロッドエンドPXFおよびインチ寸法の高荷重射出ロッドエンドPXFサプライヤーの大手メーカーであり、クレビス、ボルト、クリップなどの機械スペア部品、農業機械部品、自動車部品の製造を専門としています。ロッドエンド、ラジアル球面軸受、ボールジョイントなど。非標準製品は、サンプルまたは図面に従って設計し、生産に投入することができます。工場で製造されたインチ寸法の高荷重射出ロッドエンド PXF は、米国、ヨーロッパ、中東、東南アジアなどの国内外の市場で高く評価されています。また、これらの製品を世界中に卸しています。
