ロッドエンドの選定から取り付けまでのデプスガイド

ロッドエンド(ハイム ジョイントまたはローズ ジョイントとしても知られています) は、レースカーのサスペンション、航空機制御システム、産業オートメーション、さらには農業機械にさえ見られる一般的な機械的リンケージ コンポーネントです。その主な利点は、負荷を運ぶ際の角度のずれを許容する球面すべり軸受設計と、長さ調整用のねじ付き本体との組み合わせにあります。

ただし、この一見単純なコンポーネントには、選択、インストール、使用中に多くの落とし穴が潜んでいます。多くの故障は製品の欠陥によるものではなく、部品が間違った用途で使用されたり、正しく取り付けられなかったりすることが原因です。この記事では、ロッドエンドベアリングの適切な選択と使用に必要なエンジニアリングの実践について説明します。

1. 選択: パフォーマンスと寿命の基盤

ロッドエンドベアリングの選択は、単に「サイズで選ぶ」よりもはるかに複雑です。負荷、動作の種類、環境、メンテナンス要件などを総合的に評価する必要があります。

1.1 材質と強度: 重要な用途におけるトレードオフ

一般的なロッドエンドの材質には、軟鋼、アルミニウム合金、ステンレス鋼、クロモリ鋼などがあります。それぞれの製品には、強度、重量、耐食性の点で明確なトレードオフがあります。

クロモリ鋼 (例: 4130): レースカーのサスペンションや航空機制御システムなどのミッションクリティカルな用途では、通常、クロモリ鋼が第一選択です。優れた強度と耐疲労性を備え、高荷重や繰り返し応力に耐えることができます。
アルミニウム合金 (例: 7075-T6): その主な利点は軽量化です。ただし、耐荷重は軟鋼に匹敵し、伸び特性は劣ります。高荷重下では曲がるよりも破損する傾向があり、主な耐荷重用途には適していません。
ステンレス鋼: 耐食性に優れていますが、強度はグレードによって大きく異なります。強度が最優先される腐食環境では、保護コーティングを施したクロモリ鋼を選択する必要がある場合があります。
軟鋼：安価ですが強度に限界があります。構造的に重要な耐荷重コンポーネントには推奨されません。

1.2 潤滑設計: 自己潤滑とメンテナンスが必要

潤滑方法は製品のメンテナンスサイクルと寿命に直接影響します。

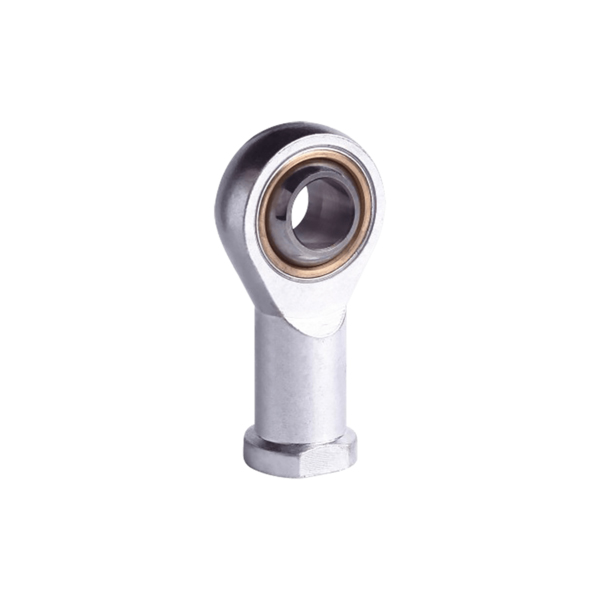

• PTFE（テフロン）ライニングタイプ（自己潤滑）：ボールとハウジングの間にPTFE繊維のライナーを使用しています。自己潤滑式でメンテナンスフリーの設計です。主な利点としては、グリースが不要（汚れの付着が防止され、寿命が延びる）、内部クリアランスがほぼゼロ（遊びがゼロで精度が向上）、一貫したブレークアウト トルクが挙げられます。オーロラベアリングの専門家は、金属同士のロッドエンドには本質的に摩耗とともに増加するクリアランスがあるのに対し、PTFE ライナーは初期のクリアランスをなくして、より一貫した長期的な性能を実現すると指摘しています。 航空業界では、メーカーの純正部品番号に厳密に従う必要があります。代替品を置き換えると、「離脱トルク」が仕様を超える可能性があり、制御システムの拘束や妨害につながる可能性があります。

• 金属対金属タイプ (潤滑が必要): スチール/スチールまたはスチール/ブロンズの摩擦ペアには定期的なグリースが必要です。これらは、交互負荷、中程度の振動角度、および中程度の滑り速度を伴う用途に適しています。

1.3 荷重と動作の種類

用途が異なれば、まったく異なるロッドエンド特性が求められます。

• 高速回転＋適度な負荷：ロッドエンドにボールベアリングまたはローラーベアリングを採用し、スムーズな回転動作を実現。

• 低速、重荷重：高い静的応力に耐えられるプレーンベアリング（滑り）タイプのロッドエンドが最適です。

• 振動運動 (小角度スイベル): PTFE ライナー付きおよび金属対金属のスライド タイプの両方に適しています。高周波振動下では PTFE ライニングの熱放散能力が制限されていることに注意してください。具体的な制限についてはメーカーのデータを参照してください。

2. 取り付け: 致命的な可能性のあるよくある間違い

適切な設置は、パフォーマンスを達成し、早期の故障を回避するために重要です。不適切な取り付けにより、ロッドエンドは設計上想定されていない曲げモーメントに耐えることになります。

2.1 曲げ荷重を避ける

ロッドエンドベアリングは、純粋な引張荷重または圧縮荷重に耐えられるように設計されています。適切な構造設計では、曲げ荷重がかかることを積極的に回避する必要があります。

古典的なエラーケース: ダブルウィッシュボーン サスペンション設計で、プッシュロッドをロア コントロール アーム (LCA) のロッド エンドに接続します。ブレーキをかけると、ブレーキトルクがロアアームを通って伝わり、ロッドエンドに大きな曲げモーメントがかかりますが、これは意図した荷重ケースではありません。正しい方法は、プッシュロッドをアップライト/スピンドルに取り付けることです。
結論の原則: 曲げ荷重に耐えるためにロッドエンドを大きくする人もいますが、これは健全な工学原則に違反します。曲げ負荷をなくすことでロッドエンドの小型化・軽量化を実現し、性能と重量の最適化を実現します。

2.2 最小ねじかかり長さ

ねじ付きロッドエンド（雄ねじと雌ねじの両方）の場合、絶対最小のねじ係合長さを確保してください。これを怠ると、接続点でねじが剥がれたり破損したりする可能性があります。

• 証し穴方法: 多くのプッシュロッドには、ロッド端面からネジ直径の 1 ～ 1.5 倍の距離に証し穴が設けられています。たとえば、1/4-28 ネジの場合、穴はフェースから 1/4 インチの位置にあります。取り付け後、接続が安全であるとみなされるためには、この穴が完全に覆われている必要があります (ねじ込みの深さがこの位置を超える必要があります)。

• 実用的なチェック: 視覚的に確認できない場合は、0.020 インチの安全ワイヤーを使用して監視穴を調べます。ワイヤーが通過する場合、それはねじ山の係合が不十分であることを示しており、これは絶対に容認できません。

• 2.3 ロックと保持

• チェックナット/ジャムナット：最終位置に調整されたロッドエンドはジャムナットで固定し、トルクストライプペイントでマークする必要があります。

• キャプチャワッシャー: 航空機やレースカーなどのリスクの高い用途では、ロッドエンドの片側に大径ワッシャー (AN970 など) を取り付けることを検討してください。ロッドエンドハウジングに亀裂が入ってベアリングが抜けた場合でも、このキャプチャワッシャーはベアリングを取り付けポイント内に保持し、基本的な制御リンケージの完全性を維持し、致命的な故障を防ぎます。

3. 保守・点検

ロッドエンドが「メンテナンスフリー」として特別に設計されていない限り、安全性と信頼性を確保するには定期的な検査が唯一の方法です。

• プレイ検査: 最も直感的なチェックは、ボールとハウジングの間の「だらしなさ」を感じることです。レースカーのサスペンション、特に重い荷重に耐える 4 リンクまたはラダーバーセットアップのフロント ロッド エンドの場合は、異常な遊びや結合がないか定期的にチェックしてください。

• 表面検査: 金属同士のロッドエンドの場合、ボールの表面に変色（茶色、黒ずみ）、粗さ、またはかじりがある場合は、微細溶接が発生していることを示しており、直ちに交換する必要があります。

• 柔軟性のチェック: ロッドエンドを手動で曲げて、「スティッキングポイント」や異常な抵抗の増加 (限界を超えるブレークアウトトルク) を感じます。これは航空用途における赤線インジケーターです。

ロッドエンドベアリングは機械構造を接続する「関節」です。アプリケーションを成功させるには、適切な材料と潤滑タイプを選択することから始まり、曲げ荷重を回避する取り付け設計を通じて成功し、ネジのかみ合いと内部の遊びの厳格な検査によって保護されます。レースカーを構築する場合でも、産業用機械を構築する場合でも、これらのエンジニアリング原則を尊重することで、これらの小さなコンポーネントが隠れた故障の原因ではなく、設計の信頼できる基礎となるでしょう。
