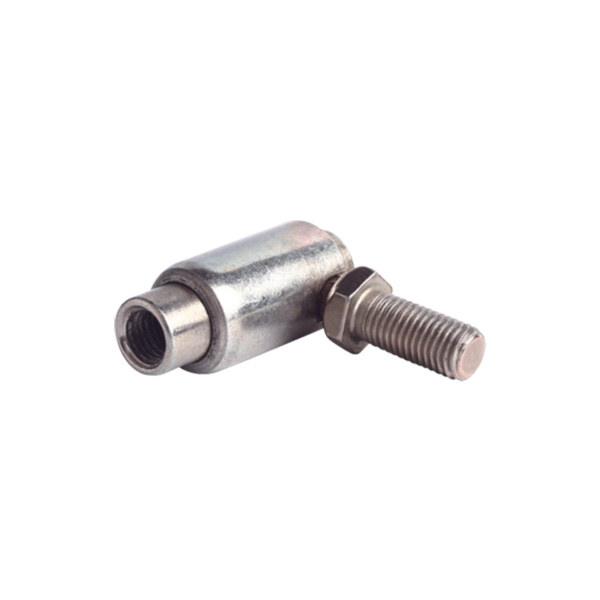

ボールジョイントQD

ボールジョイント QD は、クイックリリース、スプリング式ボールジョイントの 4 ピースシリーズです。両方で利用可能メートルねじとインチねじのサイズ。過酷な摩耗条件に最適で、振動や高い衝撃荷重に耐性があります。

お問い合わせを送信

製品説明

部品番号	寸法											分。引っ張り試験	分。剪断
	D₁	D₂	A	C	F	G	J	L	M	N	P	ポンド	ポンド
QD187	10-32-2B	10-32-2A	.125	.063	.438	.438	.312	.438	1.094	.906	.438	430	650
QD250	1/4-28-2B	1/4-28-2A	.125	.063	.469	.562	.375	.562	1.250	.969	.531	950	800
QD312	5/16-24-2B	5/16-24-2A	.156	.094	.531	.687	.437	.625	1.453	1.125	.605	1000	1000
QD375	3/8-24-2B	3/8-24-2A	.187	.094	.687	.875	.500	.750	1.750	1.375	.812	1250	1250
QD500	1/2-20-2B	1/2-20-2A	.250	.094	.875	1.125	.625	1.000	2.530	2.030	1.000	1900	2000

1)ボールソケットの代替左ねじ。

2) 潤滑剤を充填し、ブロックなく機敏に旋回スイングします。

3) 特に指定がない限り、すべての寸法はインチ単位です。

材質および表面処理:

1) ボールソケット: 低炭素鋼 Q235A;ボールスタッド: 中炭素鋼 45;シェル: 低炭素鋼 20.亜鉛メッキ。スプリング: ステンレス鋼 304。

2) ボールソケットとボールスタッド: 代替ステンレス鋼 304、ステンレス鋼 303 またはステンレス鋼 316。表面不動態化。

3) ボールソケットとボールスタッド: 陽極酸化処理を施した代替アルミニウム 6061。

寧波東州トランスミッション有限公司は、300台以上のあらゆる種類の精密加工装置と専門的な試験装置を備えています。寧波東州トランスミッション有限公司は、クレビス、ボルト、クリップ、ロッドエンド、ラジアル球面滑り軸受、ボールジョイントなどの機械スペア部品、農業機械部品、自動車部品の製造を専門とするボールジョイントQDおよびボールジョイントQDサプライヤーの大手メーカーです。等々。非標準製品は、サンプルまたは図面に従って設計し、生産に投入することができます。工場で製造されたボールジョイントQDは、米国、ヨーロッパ、中東、東南アジアなどの国内外の市場で高く評価されています。また、これらの製品を世界中に卸しています。
