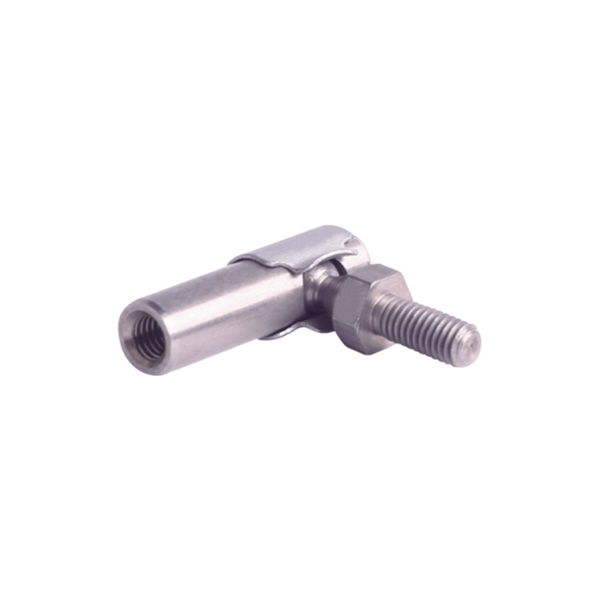

ボールジョイント PI
東州サプライヤーのボール ジョイント PI は、3 ピース シリーズのクイック リリース ボール ジョイントで、良好な耐摩耗性が必要な軽工業/機械負荷用途に適しています。
インペリアルねじサイズをご用意しています。設置中に簡単に取り外したり再組み立てしたりできます。
軽量で自動化・軽量農業機械に最適
お問い合わせを送信
製品説明
ボール ジョイント PI は、メカニカル コネクタの重要なコンポーネントです。回転と揺動の機能を持ち、自動車、航空宇宙、産業機械などの分野で幅広く使用されています。 非標準製品は、サンプルまたは図面に従って設計し、生産に投入することができます。当社はこれらの製品を世界中に卸売しています。
|
部品番号 |
寸法 |
||||||||
|
|
D1 |
D2 |
F |
G |
J |
L |
M |
N |
P |
|
PI-3-3 |
10-32-2B |
10-32-2A |
.438 |
.438 |
.3125 |
.3125 |
1.156 |
.875 |
.484 |
|
PI-3-4 |
10-32-2B |
1/4-28-2A |
.438 |
.563 |
.3125 |
.3125 |
1.156 |
.875 |
.484 |
|
PI-4-3 |
1/4-28-2B |
10-32-2A |
.438 |
.438 |
.3125 |
.3125 |
1.250 |
.969 |
.531 |
|
PI-4-4 |
1/4-28-2B |
1/4-28-2A |
.438 |
.563 |
.3125 |
.3125 |
1.250 |
.969 |
.531 |
|
PI-4L-4L |
1/4-28-2B |
1/4-28-2A |
.562 |
.500 |
.3125 |
.3400 |
1.750 |
1.500 |
1.120 |
1) ボールソケットの代替左ねじ。
2) 潤滑剤を充填し、ブロックなく機敏に旋回スイングします。
3) 特に指定がない限り、すべての寸法はインチ単位です。
材質および表面処理:
1)ボールソケット：低炭素鋼Q235A、亜鉛メッキ。表面不動態化を施した代替ステンレス鋼 304、ステンレス鋼 303、またはステンレス鋼 316。
2) ボールスタッド: 低炭素鋼 Q235A、亜鉛メッキ。表面不動態化を施した代替ステンレス鋼 304、ステンレス鋼 303、またはステンレス鋼 316。
3) 保持クリップ: ばね鋼。亜鉛メッキまたはダクロメット。
