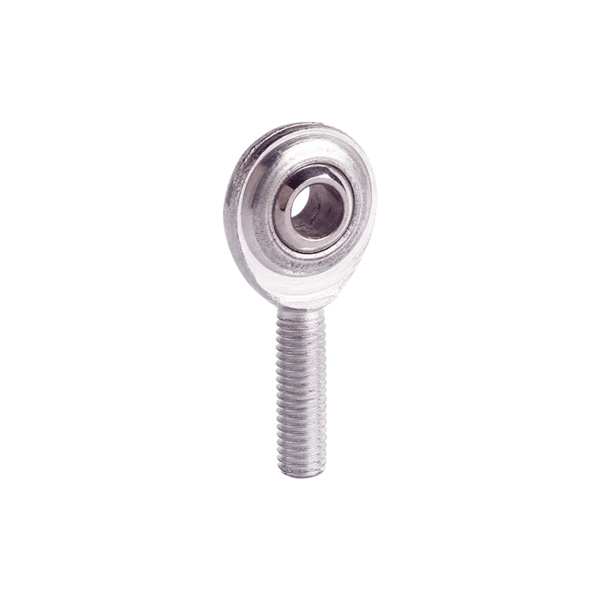

メンテナンスフリーのロッドエンド SA-PK が世界的なロッドエンドベアリング製品の中で際立っている理由は何ですか?

抽象的な

産業用トランスミッションコンポーネントは、機械装置全体の全体的な安定性とメンテナンスコストを決定します。メンテナンスフリーロッドエンド SA-PK過去 10 年間で、ほとんどの高負荷産業シナリオにおいて、従来のグリースを塗布したロッドエンドが徐々に置き換えられてきました。このコンテンツでは、ヨーロッパ、アジア、北米の主流ロッドエンド製品の構造設計、原材料構成、負荷性能、実用限界を体系的に比較し、この古典的な自己潤滑シリーズの核となる競争上の利点に焦点を当て、標準寸法パラメータ、カスタマイズされた変換スキーム、および機器調達エンジニアと機械設計者向けの一般的なトラブルシューティングの提案を整理します。また、細ピッチや左ねじ変換などのさまざまなねじのカスタマイズ ルールも整理し、自動化機器、エンジニアリング車両、農業機械のモデル選択に測定可能な参考データを提供します。

目次

• 1. プレミアム自己潤滑ロッドエンドベアリングの核となる構造革新
• 2. 原材料のマッチングと表面処理の技術仕様
• 3. SA-PKシリーズの完全な標準寸法および荷重パラメータ表
• 4. ネジのカスタマイズルール: 左勝手、ファインピッチ FG バージョンの説明
• 5. 主な産業用途のシナリオと実際の設置のヒント
• 6. 世界の機械購入者からのよくある質問 (FAQ モジュール)
• 7. サプライヤー選択のアドバイスと最終調達参考提案

1.1 内蔵 PTFE 複合自己潤滑コア設計

自己潤滑コアは、外輪の内面に均一に接着された PTFE 複合ライニングから作られ、通常のロッドエンドに必要な従来のグリース貯蔵溝設計を置き換えます。従来のオープンタイプのロッドエンドでは、球面摩擦を低減するために200～300稼働時間ごとに定期的にグリースを充填する必要がありました。潤滑のための頻繁な停止は、機器の有効稼働率を低下させるだけでなく、特に 24 時間連続稼働する大規模な自動生産ラインでは、工場のメンテナンス チームに追加の人件費をもたらします。埋め込まれた PTFE 複合層は、コンポーネントの起動から使用終了まで固体潤滑を実現します。固体潤滑剤は、継続的な滑り摩擦の下で複合基板からゆっくりと分離し、鋼球とアウターライニングの間に安定した油膜を形成します。そのため、ベアリング部品のサービスサイクル全体を通じて、追加のグリースや定期的なメンテナンスは必要ありません。

1.2 装置の故障率を下げるための最適化された組立構造

もう 1 つの構造上の利点は、現場での組み立て作業に最適化された、設置と分解の設計が簡素化されていることです。標準おねじ構成は、接続プルロッドの標準メートルねじ穴に直接一致し、取り付けに追加の中間コネクタや移行スリーブは必要ありません。このような構造の簡素化により、機械設計者はトランスミッション機構内の補助締結具の総量を削減することができ、機器全体の故障箇所や、その後のアフターメンテナンス部門のスペアパーツ在庫の負担がさらに軽減されます。世界的なベアリング業界の研究機関の統計によると、一体型プレス自己潤滑ロッドエンドを備えた機器は、通常の分割型ロッドエンドベアリングを使用したモデルと比較して、関節ジョイントでの機械的故障確率を 38% 以上低減できることが示されており、特に年間を通じて塵埃、泥水、温度変化にさらされる屋外建設機械の場合に顕著です。

1.3 多様な負荷要求に対応するデュアル処理オプション

基本的なプレスハウジング構造とは別に、メーカーはお客様の使用荷重要件に応じて鍛造ブランク加工と精密旋削ブランク加工を切り替えることができます。鍛造ハウジングは、全体の構造密度と耐衝撃性が向上しており、重荷重のエンジニアリング機械や鉱山機械に適用できます。精密旋削ハウジングは、より高い寸法公差制御精度を備えており、小型精密自動試験装置や医療用インテリジェントメカニカルアームトランスミッションジョイントに適しています。このデュアルオプションのブランク加工スキームにより、製品の適用可能な負荷範囲が軽微負荷から産業用重負荷まで拡大され、世界中のさまざまな下流産業からの多様なカスタマイズ要求に対応します。

2.1 コア原料の分類基準

内部球形鋼球は、標準原料としてGCr15軸受鋼を使用しています。GCr15軸受鋼は、精密な焼き入れおよび焼き戻し熱処理後の安定した冶金学的構造と優れた耐圧縮性を備え、世界の滑り軸受製造業界で最も広く使用されている軸受鋼です。海外の顧客からのカスタマイズされた要件に応じて、鋼球は表面硬度と耐食性能を高めるために硬質クロムメッキ表面工芸品を選択するか、高塩霧の沿岸環境で動作する外航機器用に440Cステンレス鋼球にアップグレードすることができます。厳格な衛生要件を伴う特殊な食品加工および医薬品生産設備の場合、食品グレードの防錆および無公害の製造基準を満たすために、亜鉛メッキの代わりに表面不動態化を行った後、軸受アセンブリ全体を 304、303 または 316 などのステンレス鋼グレードに完全にアップグレードできます。

2.2 PTFE複合ライニング材の利点

コアの自己潤滑性 PTFE 複合ライニングは、高温回転複合技術によりポリテトラフルオロエチレンと金属粉末で配合されており、繰り返しの揺動や回転の摩擦によって剥がれることなく、外側ハウジングの内壁にしっかりと取り付けられています。高荷重で剥がれやすい単層PTFE薄膜とは異なり、複合材料は金属基材の高い耐圧縮性とPTFEの超低摩擦係数を兼ね備え、耐荷重性と自己潤滑性を同時に両立させます。実験室摩耗試験データによると、PTFE 複合ライニングロッドエンドは、連続往復スイング作業条件下で安定した摩擦係数を 0.12 未満に維持し、油が枯渇すると摩擦係数が 0.25 を超えて変動する従来の銅ベースの含油ブッシュよりもはるかに優れています。

3.1 負荷選択の基準原理

動的荷重値は長期の往復スイング動作条件下での最大許容交流荷重を指しますが、静荷重値は軸受構造の永久変形のない静的圧縮下での限界荷重を示します。お客様が機器設計の仕様を選択する場合は、実際の動作ピーク負荷に基づいて 30% 以上の負荷安全マージンを確保し、PTFE 複合材ライニングの早期摩耗を促進し、関節コンポーネントの全体的な耐用年数を短縮する長時間の過負荷動作を回避することをお勧めします。

4.1 左ねじカスタム仕様

左ねじバージョンでは、元の部品番号の後ろに末尾に文字 L が追加されます。代表的なマーキング例 SAL8PK は、オリジナルの SA8PK 仕様に基づく左ねじバージョンを表します。ハウジング、ボール、ライニングのすべての外形寸法パラメータは、内ねじと外ねじの回転方向を除き、標準 SA8PK と完全に一致しています。左側のネジロッドエンドは、エンジニアリング車両のステアリング機構の対向するプルロッドアセンブリに主に使用され、左右のネジロッドエンドの2つのグループが協力して、完全な接続アセンブリを分解することなくプルロッドの長さの迅速な調整を実現し、機器のオーバーホール中のアフターメンテナンス担当者のデバッグ効率を大幅に向上させます。

4.2 FG細目ねじの適用範囲

パラメータ表 SA18 PKFG および SA20 PKFG に示すように、FG 接尾辞は細ピッチねじのカスタマイズ モデルを表します。コアの変更はねじピッチ パラメータにあり、すべての外形寸法と荷重データは元の標準仕様に対して変更されていません。たとえば、標準の SA18PK は並目ねじ M18×2.5 に一致しますが、対応する細ピッチ バリアント SA18PKFG は M18×1.5 細目ねじに変更されます。ねじピッチが小さいため、プルロッドの長さの調整精度が高く、精密機器の校正装置、数値制御工作機械の微調整機構、インテリジェントオートメーション生産治具などで広く使用されています。

5.1 3 つのコアアプリケーション産業の内訳

まず、CNC自動化治具、産業用ロボットアームジョイント、コンベアライン張力調整機構などの自動化製造業は、中小型仕様SA5PK～SA16PKの最大の下流消費分野です。これらの装置は、粉塵濃度が低く、中程度の交流負荷で屋内の恒温作業場で長時間連続稼働します。また、自己潤滑特性により定期的な停止メンテナンスが不要となり、自動化された生産ラインが年間を通じて中断のない生産スケジュールを維持するのに役立ちます。多くの国内外のオートメーション機器メーカーは、このシリーズを新世代のインテリジェントリンケージアセンブリの標準適合部品としてリストし、その後の機器の運用保守コストを40％以上削減しています。

次に、建設機械・農業機械分野では、ローダー、ショベルカー、大型トラクターなどのステアリングプルロッド、油圧シリンダー関節継手、サスペンション接続部などに大型仕様のSA18PK～SA25PKFGを主に選定しています。このような機器は、砂、泥、雨水、およびマイナス 20℃ から 50℃ 以上までの急激な周囲温度の変化に直面して、一年中屋外で動作します。亜鉛メッキの外側シェルと PTFE 自己潤滑性ライニングが共同して外部の過酷な環境浸食に抵抗し、泥の侵入による内部摩擦ペアによって引き起こされる頻繁なベアリングのブロックや摩耗故障を回避します。農村部の農業機械メンテナンス市場では、多くの修理工場が、農機具の年間アフターメンテナンス作業負荷を明らかに軽減するために、オリジナルのグリースを塗布したロッドエンドをこの自己潤滑製品にアップグレードすることを選択しています。

第三に、新エネルギー機器、環境保護除塵機器、海洋小型船舵伝達機構は、高湿度、塩霧、腐食性ガスの作業環境に適応するためにカスタマイズされたステンレス鋼の変形を採用し、316ステンレス鋼の全体構成は、長時間の湿った腐食性雰囲気下での錆びの故障を完全に回避し、機器のスペアパーツの交換サイクルを大幅に延長します。

実践的なインストールに関する重要なガイダンスのヒント

1. 組み立て中に金属スクラップによるねじ面の傷を避けるために、ロッド端のねじをねじ込む前に、一致するプルロッド穴の雌ねじを完全にきれいにします。
2. ネジの仕様を参照して、ネジ締めトルクを妥当な範囲内に制御してください。過度のトルクは、外側ハウジングを変形させ、内部の PTFE ライニングを損傷します。
3. 取り付け寸法公差の重ね合わせによる固着故障を避けるため、取り付け後に関節ジョイントに 3 ～ 5 度の自由スイング許容値を確保してください。

7.1 製造業者監査の主要な検査基準

まず、鍛造/旋削加工、電気メッキ表面処理、完成品負荷試験ラボを含む完全な自社所有の生産ワークショップを備えたメーカーを優先します。このような統合生産サプライヤーは、すべての生産リンクの品質を独立して管理できるため、完成したベアリングの不安定なバッチ品質の変動につながるアウトソーシング処理を効果的に回避できます。生産工場を持たない小規模商社の多くは、分散した小規模工場から製品を調達しており、原材料の規格や技術パラメータを統一することができず、納入バッチごとに品質にばらつきが生じることがよくあります。

第二に、正式な大量注文の前にサプライヤーに第三者の負荷試験報告書と原材料検査証明書の提供を要求し、資格のあるメーカーはバッチ納品商品に一致する対応する材料証明書を発行して、製品がロッドエンドベアリングの国際業界標準に準拠していることを保証できます。 EU および北米市場に輸入する海外顧客の場合は、不適格な表面電気めっき組成物によって引き起こされる通関手続き上の滞留リスクを回避するために、製品が現地の環境保護コーティング基準を満たしているかどうかを確認してください。

第三に、カスタマイズされた図面変更の対応サイクル、不良品の交換規制、海外のアフターサービス技術相談チャネルなどのアフターサービスポリシーを確認します。優れたメーカーは、設備設計者向けに、事前注文モデルの選択段階で無料の技術パラメータコンサルティングサービスを提供し、顧客が正確な仕様マッチング計算を完了して、誤ったモデルの調達ロスを削減できるように支援します。
