球面軸受と普通軸受の関係

ベアリングは現代の機械装置において重要なコンポーネントです。その主な機能は、回転部品をサポートし、移動時の摩擦を軽減し、回転精度を確保することです。軸受にはさまざまな種類があり、構造、動作モード、製造材料によって分類されています。しかし、球面すべり軸受は転がり軸受に比べて構造が単純で、主に外周面が球面の内輪と内周面が球面の外輪で構成されています。球面すべり軸受タイプも転がり軸受よりも複雑ではなく、主に荷重方向または公称接触角によって分類されます。では、ベアリングと球面滑り軸受では取り付けに違いはあるのでしょうか？

球面滑り軸受特殊なタイプの滑り軸受です。転がり軸受に比べ構造が単純で、主に外周面が球面の内輪と内周面が球面の外輪で構成されています。重荷重に耐えることができ、種類や構造に応じて、ラジアル荷重、アキシアル荷重、またはラジアルとアキシアルの合成荷重に耐えることができます。低速揺動運動には、一般に球面滑り軸受が使用されます。摺動面が球面であるため、一定の範囲で傾くことも可能です。また、ベアリングシャフトとベアリングハウジングの穴の間に大きなずれがある場合でも、適切に機能します。

1. ベアリングの取り付け方法:

コールドインストール:ベアリング金属片や粉塵を発生する機器から離れた、乾燥した粉塵のない場所に設置してください。複雑な環境に設置する必要がある場合は、汚染を最小限に抑える必要があります。ベアリングのタイプとサイズに応じて、機械式、加熱式、または油圧式の方法を使用する必要があります。締め付けの弱い小さなベアリングを取り付ける場合は、スリーブを使用してスリーブを所定の位置に静かにハンマーで叩き込むことができます。傾きや歪みを防ぐために、ハンマリングは軌道輪に均等に適用する必要があります。ほとんどのベアリングは圧入方式で取り付けられます。ベアリングの内輪と外輪をシャフトとハウジングに同時に取り付ける場合は、両方のリングにかかる​​圧力が等しく、取り付けツールの接触面と一致している必要があります。

高温での取り付け: 大型のベアリングは、サイズが大きくなるほど取り付けに必要な力が増加するため、通常、ベアリングまたはハウジングを加熱せずに取り付けることはできません。熱間取り付けに必要な軸受リングとシャフトまたはハウジングの間の温度差は、主に締まりばめと軸受のはめ込みの直径によって決まります。開いたベアリングは 120°C を超える温度に加熱しないでください。シールとシールドを備えたベアリングを 80°C を超える温度に加熱することはお勧めできません (温度がシールとグリースの許容温度を超えないようにしてください)。ベアリングを加熱するときは、均一な加熱を確保し、局所的な過熱を避けてください。

II.自動調心軸受の取り付け方法:

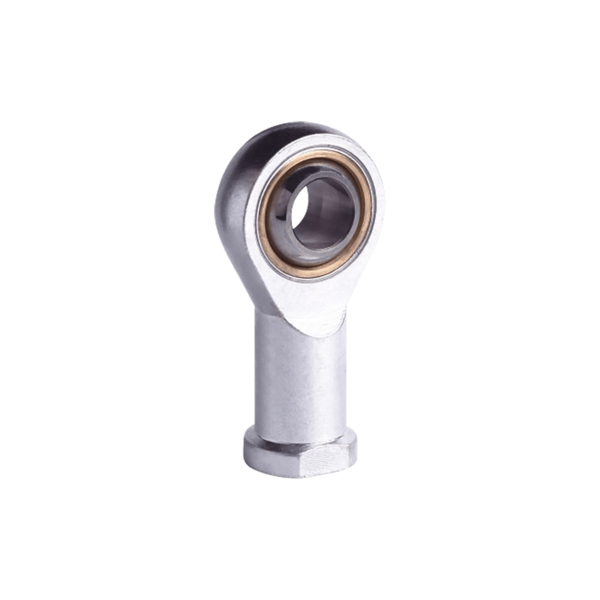

最大限の耐用年数を達成し、球面すべり軸受とロッドエンドの早期故障を防ぐには、適切な取り付けと清潔さが不可欠​​です。

① ベアリングとロッドエンドは、汚染を避けるため、取り付ける直前に梱包から取り出してください。不適切な取り扱いやパッケージの損傷により汚染された可能性のあるベアリングコンポーネントは、清潔な布で拭いてください。最適な摩擦と摩耗特性を確保するには、球面すべり軸受の滑り接触面を一致させる必要があります。したがって、滑り接触面を変更すると、軸受の寿命が短くなる可能性があります。これには、滑り接触面の洗浄や、それらを溶剤、洗剤、油、または同様の媒体にさらすことが含まれます。

② すべての関連部品はきれいで、バリがない必要があります。また、設置作業を開始する前に、関連するコンポーネントの寸法を必ずご確認ください。球面滑り軸受：外輪が分割または分割された球面滑り軸受を取り付けるときは、接合部が荷重方向に対して 90°の位置にあることを確認してください。寿命が短くなります。

以下に標準軸受と球面滑り軸受のパラメータの比較を示します。
