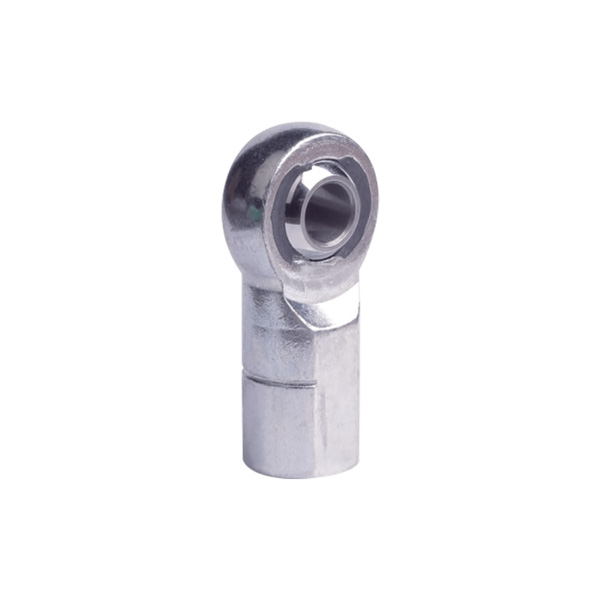

高負荷射出ロッドエンド PMXF
ナイロン シリーズ高負荷射出ロッド エンド PMXF は、3 ピースの標準範囲の自己潤滑剤を備えています。軽から中/重工業/機械用途、建設機械、農業機械、RV車両、精密機器、直線運動に適しています。
お問い合わせを送信
製品説明
|
部品番号 |
寸法 |
重さ |
||||||||||
|
|
N 糸 6時間 |
A ±0.4 |
D ±0.25 |
E ±0.25 |
C +1.50 -0.75 |
F +0.05 -0.25 |
T ±0.12 |
W ±0.12 |
B +0.065 -0.012 |
ああ 位置ずれ 角度 |
ダンスの日 参照 |
Kg ≈ |
|
PMXF5 |
M5×0.8 |
27.00 |
16.00 |
11.00 |
14.00 |
9.00 |
6.25 |
8.00 |
5.00 |
14° |
11.10 |
0.019 |
|
PMXF6 |
M6X1.0 |
30.00 |
19.00 |
13.00 |
14.00 |
11.00 |
7.00 |
9.00 |
6.00 |
13° |
12.70 |
0.029 |
|
PMXF8 |
M8x1.25 |
36.00 |
22.25 |
16.00 |
17.00 |
14.00 |
8.75 |
12.00 |
8.00 |
18° |
15.88 |
0.051 |
|
PMXF10 |
M10×1.5 |
43.00 |
27.00 |
19.00 |
21.00 |
17.00 |
10.50 |
14.00 |
10.00 |
17° |
19.05 |
0.086 |
|
PMXF12 |
M12x1.75 |
50.00 |
30.00 |
22.00 |
24.00 |
19.00 |
12.00 |
16.00 |
12.00 |
17° |
22.23 |
0.124 |
|
PMXF14 |
M14x2.0 |
57.00 |
34.75 |
25.00 |
27.00 |
22.00 |
13.50 |
19.00 |
14.00 |
21° |
25.40 |
0.184 |
|
PMXF16 |
M16x2.0 |
64.00 |
38.00 |
27.00 |
33.00 |
22.00 |
14.25 |
21.00 |
16.00 |
23° |
28.58 |
0.223 |
|
PMXF20 |
M20×1.5 |
77.00 |
46.00 |
34.00 |
40.00 |
30.00 |
18.00 |
25.00 |
20.00 |
20° |
34.93 |
0.436 |
材質および表面処理:
- 本体: 熱処理済み合金鋼 35CrMo。表面不動態化処理を施した代替ステンレス鋼。
・鋼球：軸受鋼GCr15に硬質クロムメッキを施しています。代替ステンレス鋼 440C。
- レース: ナイロン。
- 左ねじの場合は、末尾に「L」を付けてください（例：PMXFL 8）。
寧波東州トランスミッション有限公司は、300台以上のあらゆる種類の精密加工装置と専門的な試験装置を備えています。 Ningbo Dongzhou Transmission Co., ltdは、クレビス、ボルト、クリップ、ロッドエンド、ラジアルなどの機械スペア部品、農業機械部品、自動車部品の製造を専門とする高負荷射出ロッドエンドPMXFおよび高負荷射出ロッドエンドPMXFサプライヤーの大手メーカーです。球面滑り軸受、ボールジョイントなど。 非標準製品は、サンプルまたは図面に従って設計し、生産に投入することができます。工場で製造された高負荷インジェクションロッドエンドPMXFは、米国、ヨーロッパ、中東、東南アジアなどの国内外の市場で高く評価されています。また、これらの製品を世界中に卸しています。
ホットタグ: 高負荷射出ロッドエンド PMXF、中国、メーカー、サプライヤー、工場、カスタマイズ、在庫あり
