クレビス DIN71752 DIN ISO8140 CETOP

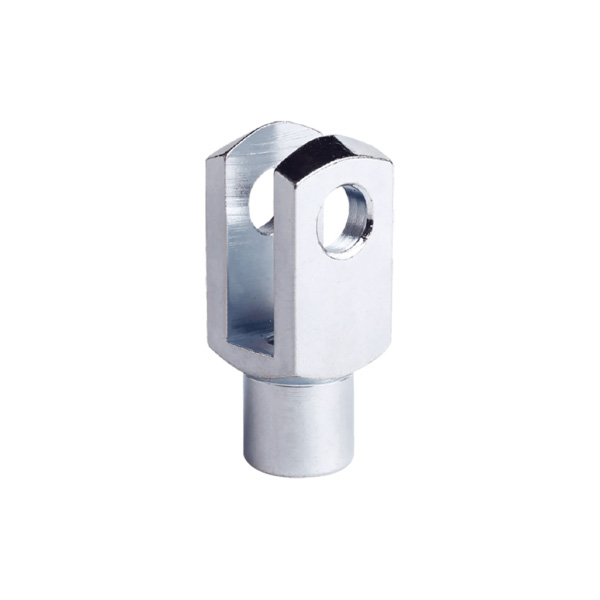

FK シリーズは、ヨークおよびフォークエンドとも呼ばれるメートル単位のクレビスの標準シリーズです。当社のカタログ範囲に加えて、当社は個々のお客様の用途に合わせて数千種類の特殊クレビスを製造しています。したがって、掲載されていないアイテムについてはお問い合わせください。ステンレス鋼製クレビスアセンブリも利用できます。当社の工場からクレビス DIN71752 DIN ISO8140 CETOP を安心してご購入いただけます。
必要に応じて、クレビスジョイントやピン、ボルト、サークリップを備えたクレビスアセンブリをすべてご利用いただけます。
空気圧シリンダー、ガススプリング、ケーブルに最適

お問い合わせを送信

製品説明

部品番号	寸法																重さ
	d₁ H₉	g ±0.5	a₁ h₁₁	a₂ +0.30 -0.16	b₁ B₁₃	b₂ 提督。変化		d₂ 普通ねじ・細目ねじ		d₃ 士 0.3	f ±0.2	l₁ ±0.5	l₂ 提督。変化		l₃ ±0.2	r	kg≈
FK 4X8	4	8	8	8	4	4	B13	M4X0.7		8	0.5	21	16	±0.3	6.0	0.5	0.005
FK 4X16	4	16	8	8	4	4	B13	M4X0.7		8	0.5	29	24	±0.3	6.0	0.5	0.007
FK 5X10	5	10	10	10	5	5	B13	M5X0.8		9	0.5	26	20	±0.3	7.5	0.5	0.009
FK 5X20	5	20	10	10	5	5	B13	M5X0.8		9	0.5	36	30	±0.3	7.5	0.5	0.013
FK 6X12	6	12	12	12	6	6	B13	M6X1		10	0.5	31	24	±0.3	9.0	0.5	0.015
FK 6X24	6	24	12	12	6	6	B13	M6X1		10	0.5	43	36	土 0.4	9.0	0.5	0.021
FK 8X16	8	16	16	16	8	8	B13	M8X1.25		14	0.5	42	32	±0.4	12.0	0.5	0.037
FK 8X16 FG	8	16	16	16	8	8	B13		M8X1	14	0.5	42	32	±0.4	12.0	0.5	0.037
FK 8X32	8	32	16	16	8	8	B13	M8X1.25		14	0.5	58	48	±0.4	12.0	0.5	0.054
FK 8X32 FG	8	32	16	16	8	8	B13		M8X1	14	0.5	58	48	±0.4	12.0	0.5	0.054
FK 10X20	10	20	20	20	10	10	B13	M10X1.5		18	0.5	52	40	±0.4	15.0	0.5	0.074
FK 10X20 FG	10	20	20	20	10	10	B13		M10X1.25	18	0.5	52	40	±0.4	15.0	0.5	0.074
FK 10X40	10	40	20	20	10	10	+0.7 +0.15	M10X1.5		18	0.5	72	60	±0.4	15.0	0.5	0.116
FK 10X40 FG	10	40	20	20	10	10	+0.7 +0.15		M10X1.25	18	0.5	72	60	±0.4	15.0	0.5	0.116
FK 12X24	12	24	24	24	12	12	+0.7 +0.15	M12X1.75		20	0.5	62	48	±0.4	18.0	0.5	0.121
FK 12X24 FG	12	24	24	24	12	12	+0.7 +0.15		M12X1.25	20	0.5	62	48	±0.4	18.0	0.5	0.121
FK 12X48	12	48	24	24	12	12	+0.7 +0.15	M12X1.75		20	0.5	86	72	±0.4	18.0	0.5	0.175
FK 12X48 FG	12	48	24	24	12	12	+0.7 +0.15		M12X1.25	20	0.5	86	72	±0.4	18.0	0.5	0.175
FK 14X28	14	28	27	27	14	14	+0.7 +0.15	M14X2		24	1.0	72	56	±0.4	22.5	1.0	0.178
FK 14X28 FG	14	28	27	27	14	14	+0.7 +0.15		M14X1.5	24	1.0	72	56	±0.4	22.5	1.0	0.178
FK 14X56	14	56	27	27	14	14	+0.7 +0.15	M14X2		24	1.0	101	85	±0.4	22.5	1.0	0.258
FK 14X56 FG	14	56	27	27	14	14	+0.7 +0.15		M14X1.5	24	1.0	101	85	±0.4	22.5	1.0	0.258
FK 16X32	16	32	32	32	16	16	+0.7 +0.15	M16X2		26	1.0	83	64	±0.4	24.0	1.0	0.282
FK 16X32 FG	16	32	32	32	16	16	+0.7 +0.15		M16X1.5	26	1.0	83	64	士 0.4	24.0	1.0	0.282
FK 16X64	16	64	32	32	16	16	+0.7 +0.15	M16X2		26	1.0	115	96	±0.4	24.0	1.0	0.411
FK 16X64 FG	16	64	32	32	16	16	+0.7 +0.15		M16X1.5	26	1.0	115	96	±0.4	24.0	1.0	0.411
FK 18X36	18	36	36	36	18	18	+0.7 +0.15	M18X2.5		30	1.0	94	72	±0.4	27.0	1.5	0.39
FK 18X36 FG	18	36	36	36	18	18	+0.7 +0.15		M18X1.5	30	1.0	94	72	±0.4	27.0	1.5	0.39
FK 20X40	20	40	40	40	20	20	+0.7 +0.15	M20X2.5		34	1.0	105	80	±0.4	30.0	1.5	0.55
FK 20X40 FG	20	40	40	40	20	20	+0.7 +0.15		M20X1.5	34	1.0	105	80	±0.4	30.0	1.5	0.55
FK 20X80	20	80	40	40	20	20	+0.7 +0.15	M20X2.5		34	1.0	145	120	±0.4	30.0	1.5	0.80
FK 20X80 FG	20	80	40	40	20	20	+0.7 +0.15		M20X1.5	34	1.0	145	120	±0.4	30.0	1.5	0.80
FK 25X50	25	50	50	50	25	25	+0.7 +0.15	M24X3		42	1.5	132	100	±0.4	36.0	1.5	1.10
FK 25X50 FG	25	50	50	50	25	25	+0.7 +0.15		M24X2	42	1.5	132	100	±0.4	36.0	1.5	1.10
FK 28X56	28	56	55	55	28	28	+0.7 +0.15	M27X3		48	1.5	148	112	±0.4	40.0	2.0	1.50
FK 28X56 FG	28	56	55	55	28	28	+0.7 +0.15		M27X2	48	1.5	148	112	±0.4	40.0	2.0	1.50
FK 30X54 FG	30	54	55	55	30	30	+0.7 +0.15		M27X2	48	1.5	148	110	±0.4	40.0	2.0	1.44
FK 30X60	30	60	60	60	30	30	+0.7 +0.15	M30X3.5		52	1.5	160	120	±0.4	42.0	2.0	1.97
FK 30X60 FG	30	60	60	60	30	30	+0.7 +0.15		M30X2	52	1.5	160	120	±0.4	42.0	2.0	1.97
FK 35X54 FG	35	54	70	70	35	35	+0.7 +0.15		M36X2	60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 35X72	35	72	70	70	35	35	+0.7 +0.15	M36X4		60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 35X72 FG	35	72	70	70	35	35	+0.7 +0.15		M36X2	60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 36X72	35	72	70	70	36	36	+0.7 +0.15	M36X4		60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 36X72 FG	35	72	70	70	36	36	+0.7 +0.15		M36X2	60	2.0	188	144	±0.4	54.0	3.0	2.93
FK 40X84 FG	40	84	85	85	40	40	+0.7 +0.15		M42X2	70	3.0	232	168	±0.4	63.5	5.0	5.64
FK 42X84	42	84	85	85	42	42	+0.7 +0.15	M42X4.5		70	3.0	232	168	±0.4	63.5	5.0	5.34
FK 42X84 FG	42	84	85	85	42	42	+0.7 +0.15		M42X2	70	3.0	232	168	±0.4	63.5	5.0	5.34
FK 50X96	50	96	96	96	50	50	+0.7 +0.15	M48X5		82	3.0	265	192	±0.4	73.0	5.0	7.86
FK 50X96 FG	50	96	96	96	50	50	+0.7 +0.15		M48X2	82	3.0	265	192	±0.4	73.0	5.0	7.86

ねじのコード:細ピッチねじ - FG、左ねじ - LH、細ピッチ左ねじ - FGLH。

材質および表面処理:

1) 低炭素鋼 Q235A;防錆油、亜鉛メッキまたはニッケルメッキを施します。

2) 代替ステンレス鋼 304、ステンレス鋼 303、ステンレス鋼 316;表面不動態化。

3) 代替アルミニウム 6061。表面洗浄、またはアルマイト仕上げ。

4) 代替中炭素鋼 45;防錆油、亜鉛メッキまたはニッケルメッキを施します。

寧波東州トランスミッション有限公司は、300台以上のあらゆる種類の精密加工装置と専門的な試験装置を備えています。寧波東州トランスミッション有限公司は、クレビス、ボルト、クリップ、ロッドエンドなどの機械スペア部品、農業機械部品、自動車部品の製造を専門とするDIN71752クレビスメーカーおよびFKタイプクレビスDIN71752 / DIN ISO8140 / CETOP M4-M48サプライヤーです。ラジアル球面滑り軸受、ボールジョイントなど。非標準製品は、サンプルまたは図面に従って設計し、生産に投入することができます。工場で製造されたFKシリーズクレビスDIN71752 / DIN ISO8140 / CETOP M4-M48は、国内および米国、ヨーロッパ、中東、東南アジアなどの海外市場で歓迎されています。また、これらの製品を世界中に卸しています。
